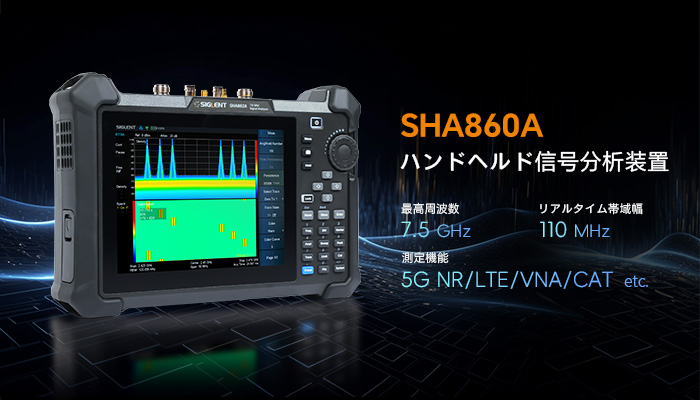

SiglentはSHA860Aシリーズを発表しました。これは次世代のハンドヘルド信号分析装置で、5G/LTEフィールドテストを革新することを目的としています。

SiglentはSHA860Aシリーズを発表しました。これは次世代のハンドヘルド信号分析装置で、5G/LTEフィールドテストを革新することを目的としています。 SHA860Aは、スペクトル分析、ベクトルネットワーク分析、ケーブル/アンテナテストを1つのポータブルプラットフォームに統合し、基地局の導入、メンテナンス、現場でのトラブルシューティングに比類のない多機能性を提供します。主な仕様には、9 kHzから7.5 GHzの周波数範囲（使用可能な周波数範囲は5 kHz）、110 MHzのリアルタイム分析帯域幅、および5G NR/LTE OTAテスト、リアルタイムスペクトル分析、パルス分析、IQデータ収集、GPS同期屋内/屋外描画などの高度な機能が含まれます。

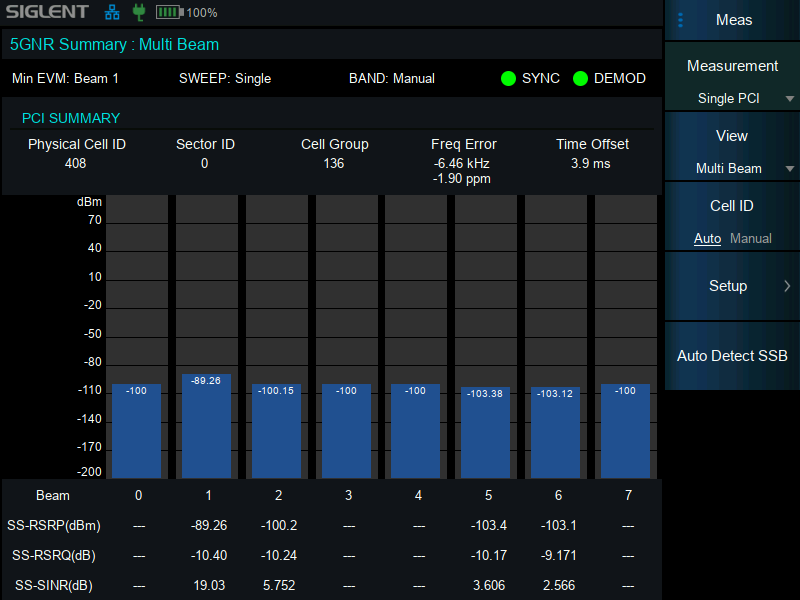

5G NR OTAテスト

5G基地局の導入期間中、事業者はネットワーク品質とビーム性能を正確に検証する必要がある。 SHA860Aの5G NR OTAモードは信号を復調して、周波数、物理セル識別（PCI）、SSB指数、周波数誤差とSSB部分の誤差ベクトル振幅）EVM）を含む重要なパラメータを抽出し、星座図で表示する。この機能は、LTEと5Gネットワーク間のシームレスな連携を確保するために、5G非独立（NSA）導入を最適化するために不可欠です。

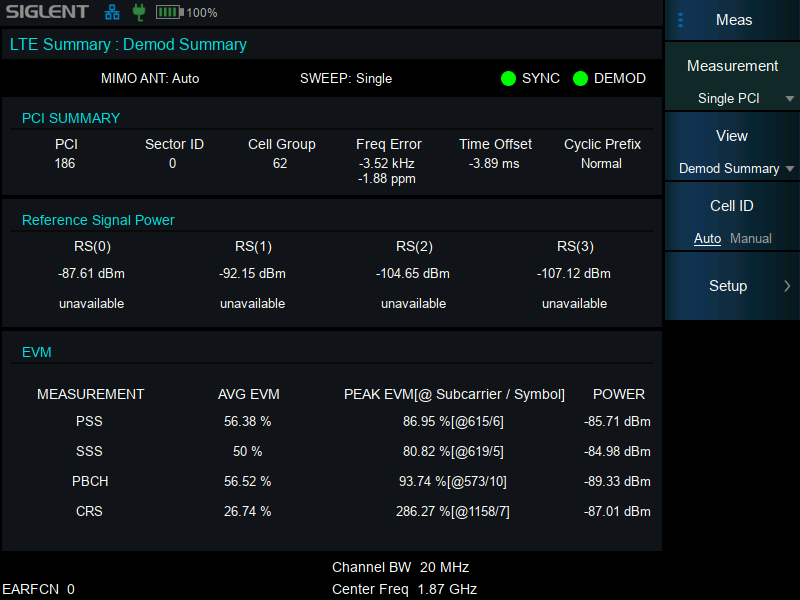

LTE FDD/TDD OTAテスト

LTE OTAテスト機能はPCI、セクタID、セルグループ、周波数誤差、時間オフセット、同期状態と電力レベル（PSS/SSS/CRS/PBCH）、EVM測定と星座図などの全面的な復調指標を提供する。信号品質、チャネル性能、複数のセル間の干渉を分析することで、技術者は目的に応じた戦略を実施して、ネットワーク効率とユーザエクスペリエンスを向上させることができる。

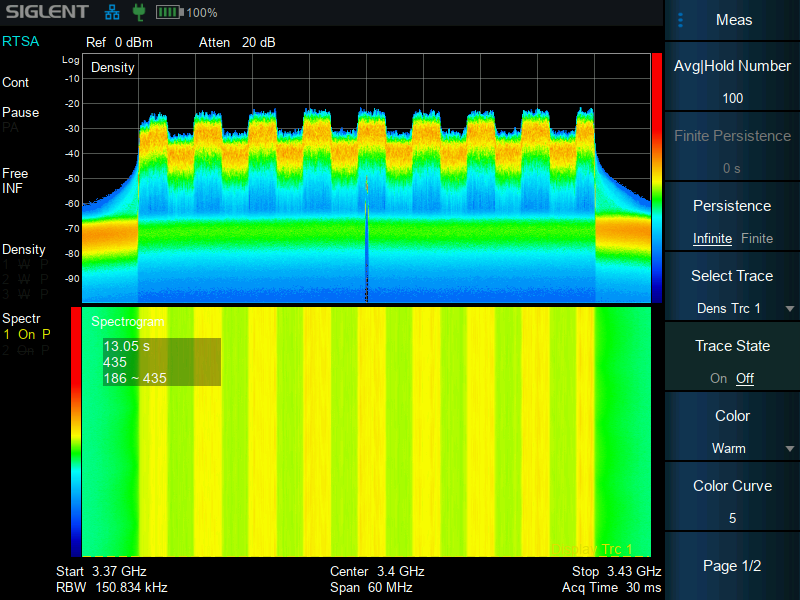

リアルタイムスペクトル分析

SHA860Aは110 MHzのリアルタイム帯域幅と300，000FFT/sの処理速度を有し、傍受確率（POI）100）で3.51 sと短い過渡信号を捕捉することができる。周波数マスクトリガー（FMT）、密度、3D、スペクトログラムとパワーと時間））表示などの高度なツールは複雑な信号の多次元分析をサポートし、動的5G環境での干渉探索とスペクトル監視に最適である。

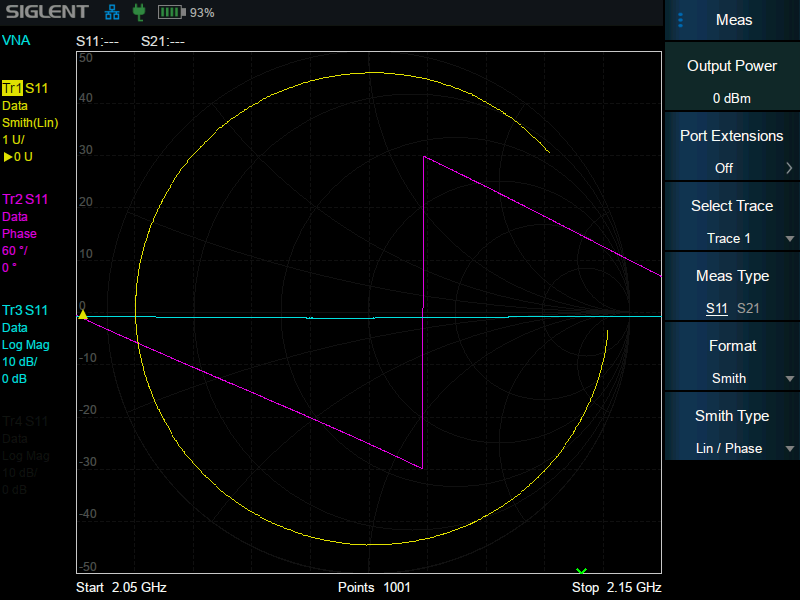

ケーブルとアンテナのテスト

コンポーネントの故障は基地局の性能に影響を与え、カバーギャップと信号強度の低下を招く。 SHA860Aは、高速シングルポートケーブル損失、エコー/挿入損失、VSWR、故障距離測定によりメンテナンスを簡素化します。アップグレードにより、1パス2ポートベクトルネットワークアナライザの機能が追加され、S11/S21テスト、スミスチャート表示、正確な振幅/位相応答解析のための優れた114 dBダイナミックレンジをサポートします。

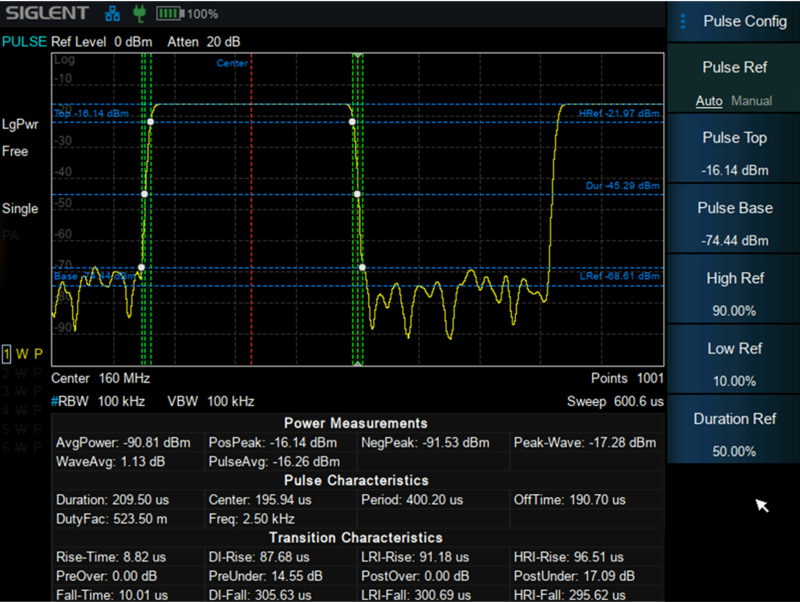

パルスプロファイル測定

パルス解析機能は10，001の測定点を持ち、複数の検出モード（正/負ピーク、サンプル、平均値、通常）を用いて電力、パルス変換、信号特性を評価する。これにより、RFデバイスの性能が実際の条件で厳格に検証されます。

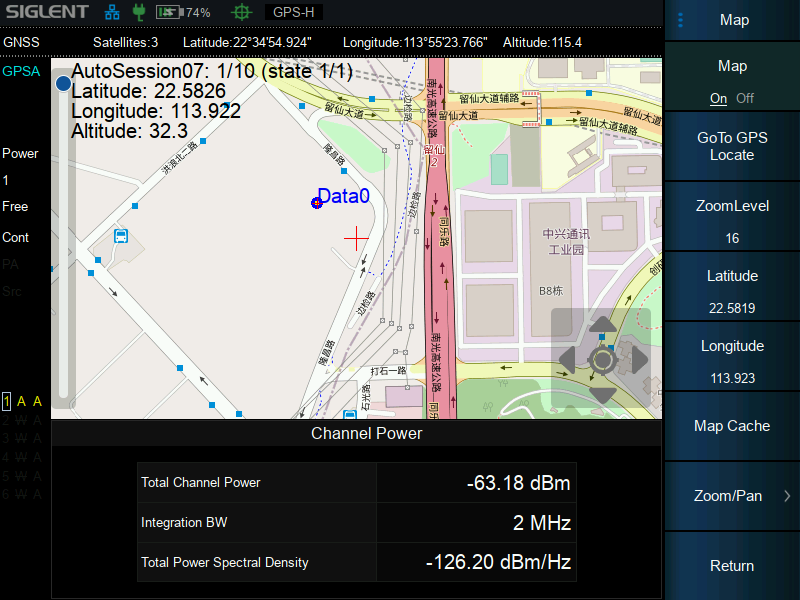

室内/屋外作図

基地局テストだけでなく、特定エリアの5G/LTEカバーを確定することも重要である。屋内/屋外描画機能により、技術者は基地局の位置を特定し、アンテナの方向/高さを追跡し、弱いカバーまたは高い干渉領域を識別することができる。データの記録、再生、および0.01 ppmの精度のポストGPSロックにより、屋内および屋外環境におけるネットワークの最適化が簡素化されます。

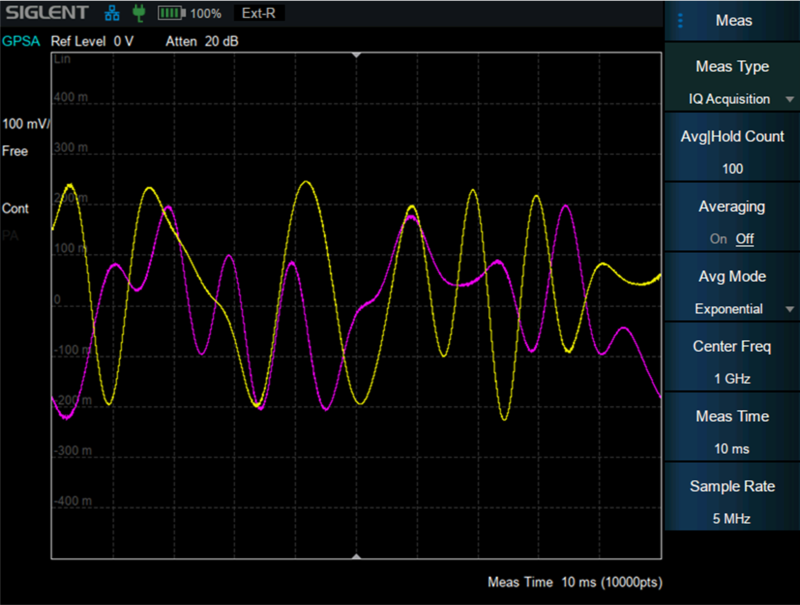

IQデータ収集

IQデータ収集機能を持つ信号とスペクトラムアナライザはよく使われる信号収集ツールである。 SHA860Aは、1GBのRAM、300 MHzのサンプリングレート、110 MHzの帯域幅を備えており、現場環境でデータを収集するユーザーに仕様、機能、携帯性の強力な組み合わせを提供します。ユーザーはUSBまたはLANを介してIQデータを転送して保存し、オフライン分析を行うことができます。これにより、比類のない鮮明さで信号を再現し、スペクトルの詳細を可視化することができます。

Siglent SHA860Aは、重要な5G/LTEテストツールを1つのハンドヘルドデバイスに統合し、技術者がビームの性能を検証し、干渉を検出し、ネットワークを正確に最適化できるようにします。その優れたリアルタイム帯域幅、GPSマッピング、および包括的なOTA機能により、導入が迅速化されると同時に、信頼性の高いサービス提供が確保され、技術者は複雑な現場の課題に比類のない精度と利便性で対応できるようになります。
