SDS1000DX-Uシリーズで
デジタル・オシロスコープ
デジタル・オシロスコープ
主な特徴
- 100 MHzのモデルラインナップ
- 最大2GSa/sのリアルタイムサンプリングレート
- 最大14 Mptsのメモリメモリ長
- I2C、SPI、UART、CAN、LINに対応したシリアルバストリガ＆デコード機能を搭載
- フルメモリ（14 Mpts）を活用した高度な測定
- 解像度800×480の大型7インチTFT液晶ディスプレイ
×

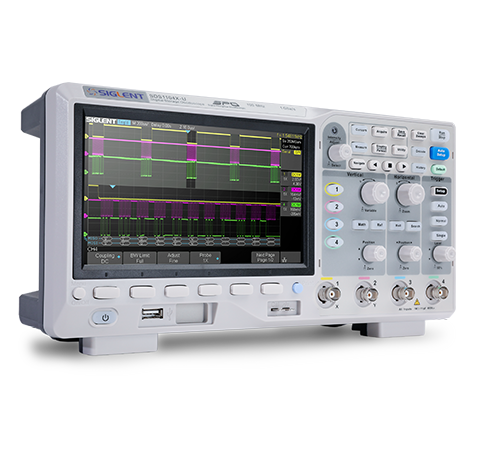

親しみやすい設計の
7インチディスプレイ
7インチディスプレイ
解像度800×480の7インチTFT液晶ディスプレイ
256段階の輝度諧調と色温度の表示モード
256段階の輝度諧調と色温度の表示モード
親しみやすい設計の
7インチディスプレイ
7インチディスプレイ
解像度800×480の7インチTFT液晶ディスプレイ
256段階の輝度諧調と色温度の表示モード
256段階の輝度諧調と色温度の表示モード

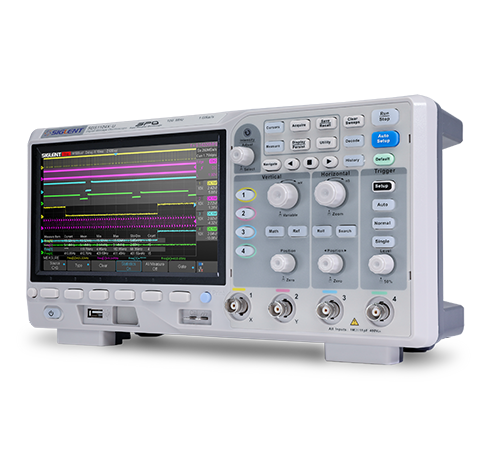

10種類の機能へのワン
ボタンアクセス
ボタンアクセス
よく使う機能（ズーム、ロール、保存、輝度、測定、ヒストリ、デフォルト設定、カーソル、クリアスイープ、オート設定）にワンボタンでアクセスすることが可能です。
10種類の機能へのワン
ボタンアクセス
ボタンアクセス
よく使う機能（ズーム、ロール、保存、輝度、測定、ヒストリ、デフォルト設定、カーソル、クリアスイープ、オート設定）にワンボタンでアクセスすることが可能です。

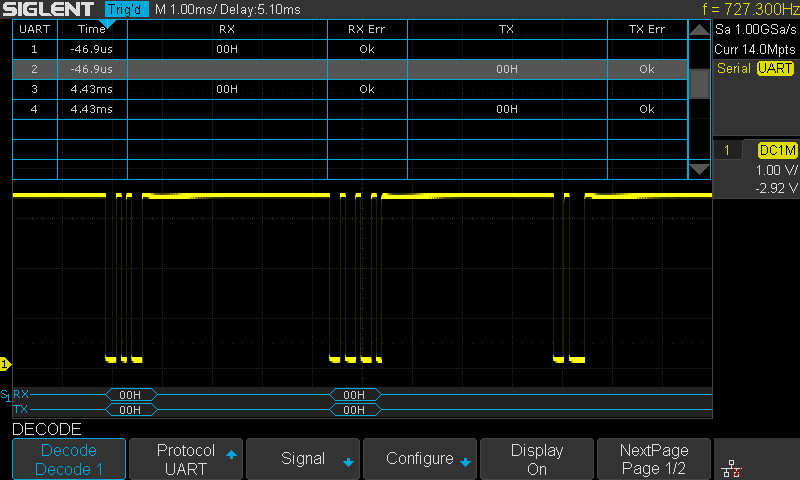

シリアルバストリガ＆デコード等の豪華な標準機能
SDS1000X-Uには、他機種では有償となることが多いシリアルデコード機能を標準で搭載しており、IIC、SPI、UART、CAN、LINに対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。
シリアルバストリガ＆デコード等の豪華な標準機能
SDS1000X-Uには、他機種では有償となることが多いシリアルデコード機能を標準で搭載しており、IIC、SPI、UART、CAN、LINに対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。
波形とデータを同時に表示することができ、詳細なデコード情報はリスト形式で表示されます。また、データの保存とエクスポートにも対応しています。

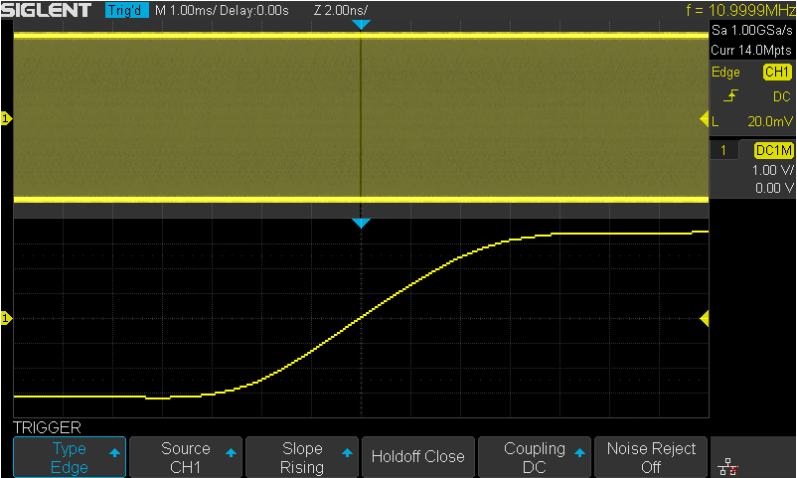

フルメモリ（14 Mpts）を活用した高度な測定
SDS1000X-Uは、最大14 Mptsのサンプリングデータの測定が可能です。この特徴と演算コプロセッサ搭載により、測定確度を確保しつつ測定時間を短縮し、ユーザビリティの向上を実現しています。
フルメモリ（14 Mpts）を活用した高度な測定
SDS1000X-Uは、最大14 Mptsのサンプリングデータの測定が可能です。この特徴と演算コプロセッサ搭載により、測定確度を確保しつつ測定時間を短縮し、ユーザビリティの向上を実現しています。

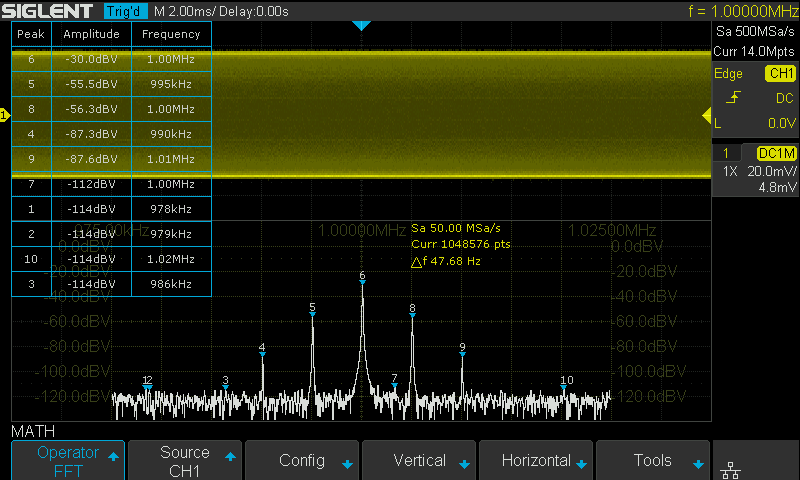

ピークサーチに対応したFFTマーカー等の自動設定機能により時間を節約
数値演算コプロセッサを搭載しており、1つの波形につき最大128kのサンプルを使用した入力信号のFFT解析が可能です。これにより、優れた周波数分解能と更新レートを実現しています。また、SDS1104X-UのFFT機能は多数の窓関数に加え、ピークやマーカー等の機能も備え、様々なスペクトル測定のニーズに応えます。
ピークサーチに対応したFFTマーカー等の自動設定機能により時間を節約
数値演算コプロセッサを搭載しており、1つの波形につき最大128kのサンプルを使用した入力信号のFFT解析が可能です。これにより、優れた周波数分解能と更新レートを実現しています。また、SDS1104X-UのFFT機能は多数の窓関数に加え、ピークやマーカー等の機能も備え、様々なスペクトル測定のニーズに応えます。
仕様
| 帯域幅 | 100 MHz |
| サンプリングレート（最大） | 1 GSa/s |
| 波形キャプチャレート | 400,000 wfm/s (シーケンスモード) |
| チャンネル数 | 4 |
| 最大メモリ長 | 14 Mpts/CH |
| シリアルトリガ＆デコード（標準機能） | I2C, SPI, UART, CAN, LIN |
| FFT | 128 kpts |
| ヒストリ | 80000フレーム |
| ディスプレイ | 7インチ 800×480 |
| 測定・演算 | フルメモリ（14 Mpts）の測定・演算 |
型番
帯域幅
チャンネル数
サンプリングレート
最大波形
メモリ長
税込価格（円）
SDS1104X-U
100 MHz
4
1 GSa/s
4 00,000 wfm/s
14 Mpts
¥77,000
