シグレントの新ファンクション/任意波形発生器 SDG1000X Plus

リリース時間： 2024-11-12

ブラウズ回数： 41 次

シグレントは、より柔軟で効率的な信号発生ソリューションを提供するファンクション/任意波形発生器SDG1000X Plusシリーズを発表した。

シグレントは、より柔軟で効率的な信号発生ソリューションを提供するファンクション/任意波形発生器SDG1000X Plusシリーズを発表した。このシリーズは、最大出力周波数60 MHz、16ビット垂直分解能、1 GSa/sサンプリング・レート、8 Mpts任意波形長を提供します。最大40MbpsのPRBSパターン出力とマルチパルス出力モードを備え、パワー・デバイスのダブル・パルス・テストに最適です。

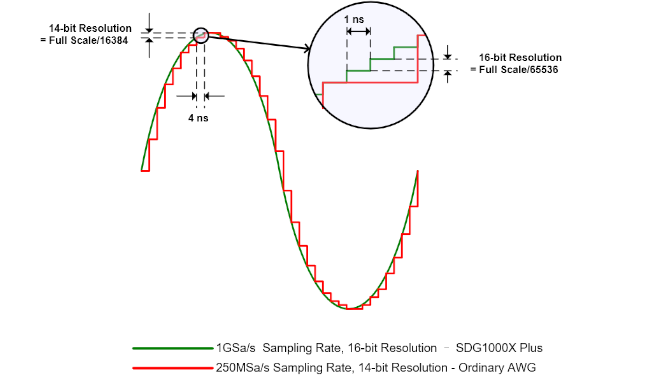

高性能サンプリング装置

正確な信号シミュレーションと解析には、高い分解能とサンプリングレートが不可欠です。SDG1000X Plusシリーズは、16ビットの垂直分解能と1GSa/sのサンプリング・レートを持つ高性能サンプリング・システムで、信号のディテールを正確に再現し、高い忠実度を保証します。通信機器の開発やテストなど、正確な信号生成が要求されるアプリケーションに適しています。

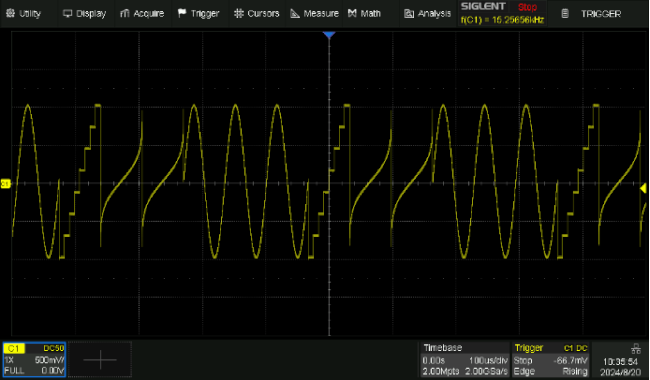

8 Mpts/CH 任意波形

SDG1000X Plusは、8Mポイントの波形メモリをサポートしており、高精度テスト用の長時間の複雑な変調信号の生成が可能です。最新の通信システムの変調信号やパルスシーケンスを正確にシミュレートし、システム性能を保証します。また、正確なタイミングと振幅の制御が試験精度の達成に不可欠な半導体産業における高速チップ試験にも適しています。さらに、バイオメディカル分野の研究者は、複雑な生体電気信号のシミュレーションに活用でき、生体内の電気信号伝達の研究を進め、医療機器の開発を促進します。

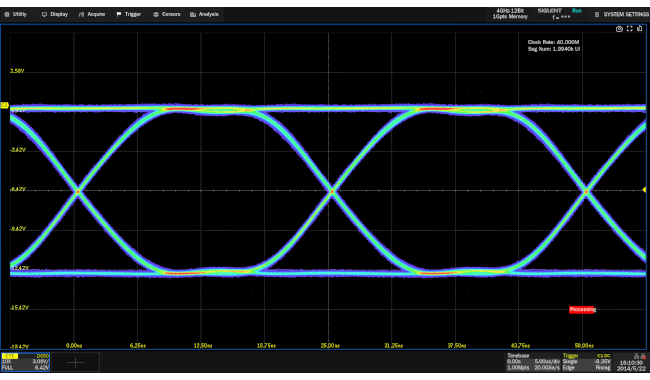

通信システム試験に最適

SDG1000X PlusはPRBS3からPRBS32までのPRBSパターン出力を提供し、1μbpsから40Mbpsのビットレートで高速擬似ランダムバイナリシーケンス（PRBS）を生成します。高速シリアル通信システムのテストに最適です。イーサネット、USB、HDMIなどのプロトコルをテストする場合でも、SDG1000X Plusは実際の通信環境をシミュレートできるため、エンジニアは潜在的な問題を特定できます。TTL、LVCMOS、その他の規格に対応したロジックレベルを内蔵しているため、差動信号を簡単に生成でき、高い同相信号除去比を必要とするアプリケーションに特に適しています。

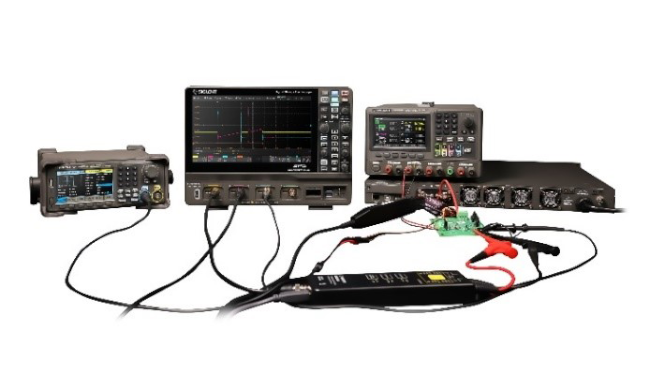

パワーデバイスのダブルパルス試験

SDG1000X Plusは、立ち上がり/立ち下がり時間が最短10 nsのマルチパルス出力機能を内蔵しています。各パルスを個別に設定できるため、正確なゲートドライブ信号を生成し、パワーデバイスのスイッチングパラメータやダイナミック特性を測定することができます。この機能により、IGBTやMOSFETなどのパワーデバイスのテスト効率と精度が大幅に向上します。

その他機能

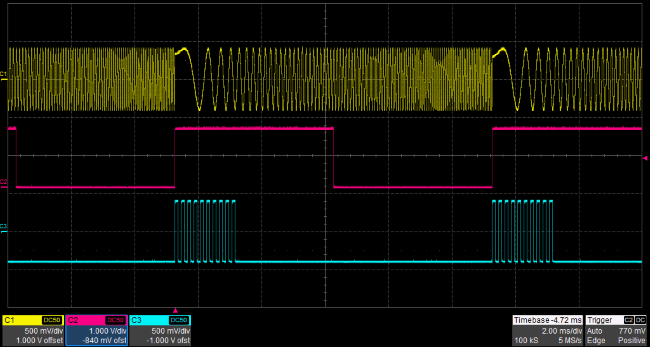

スイープとバーストモード：
SDG1000X Plusは、リニアおよび対数掃引モード、Nサイクルおよびゲートバーストモードの両方を備えています。3つのトリガソース（内部、外部、マニュアル）を備えているため、ユーザーはテスト環境に合わせて設定をすばやく変更することができ、ワークフローの効率が向上します。

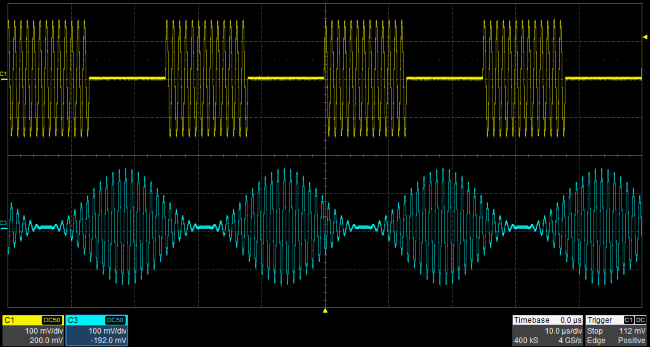

包括的な変調機能：
SDG1000X Plusシリーズは、AM、DSB-AM、FM、PM、ASK、FSK、PSK、PWMなど、幅広いアナログおよびデジタル変調タイプをサポートしており、オーディオ信号処理からワイヤレス通信までのアプリケーションをカバーします。エンジニアは変調用の外部信号源を簡単に統合でき、複雑なテスト要件にも対応できます。

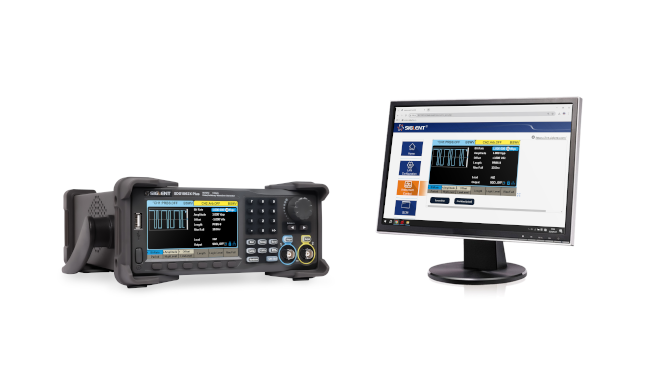

ウェブサーバー遠隔制御：
内蔵のウェブサーバー機能により、エンジニアはネットワーク経由で装置をリモート制御・設定することができ、特に頻繁なパラメータ調整が必要な環境では、試験ワークフローを簡素化することができます。

SDG1000X Plusシリーズは、これまで上位製品にしか搭載されていなかった多くの機能を統合し、高精度で高性能なテスト機能を低価格で提供します。幅広いテストシナリオに対応する汎用性の高いソリューションを求めるエンジニアにとって、このデバイスは効率的でコスト効率の高い選択肢となり、テスト効率を大幅に向上させるとともに、研究開発やデバッグのコストを削減します。
