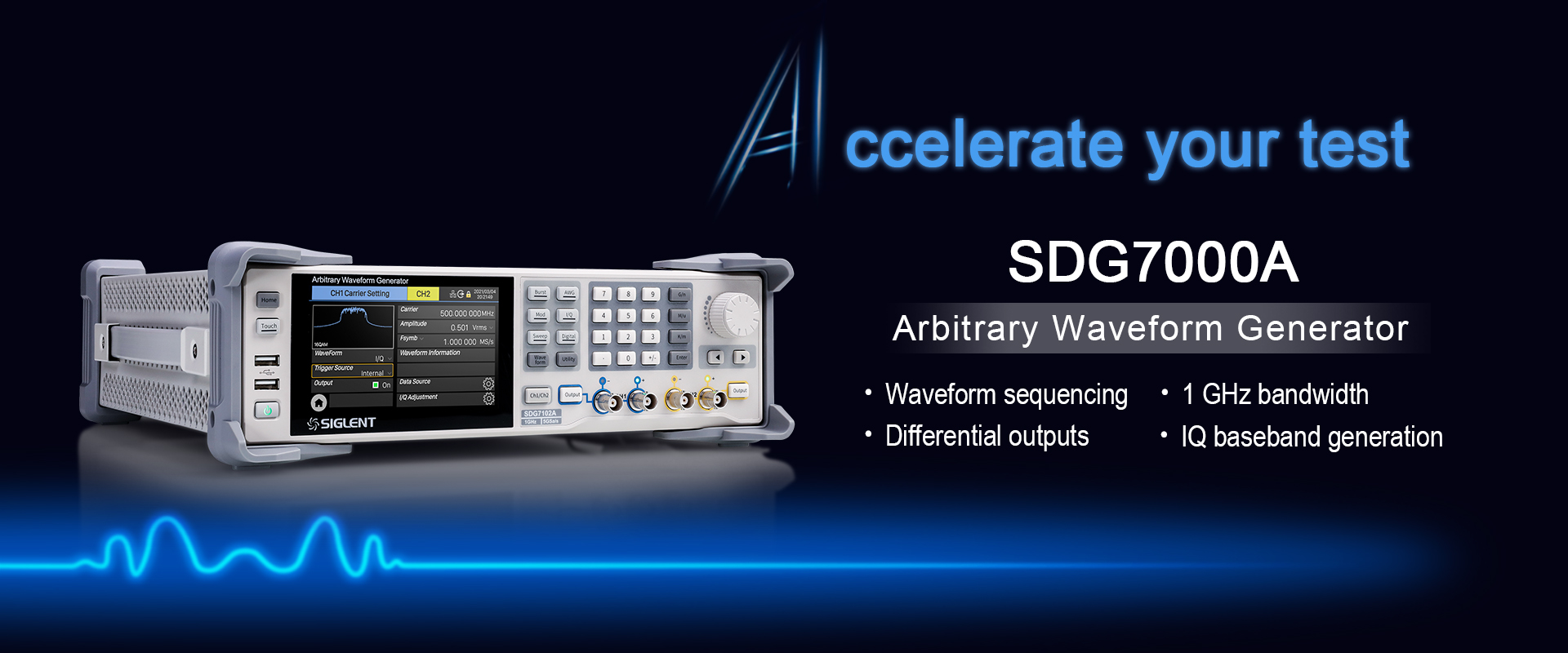

SIGLENT Release the new SDG7000A Arbitrary Waveform Generator
リリース時間:
2022-03-03
ブラウズ回数:
2017
次
関数および任意信号ジェネレーターは、柔軟な信号源がセンサーの出力、通信、および他の複雑な信号を簡単にシミュレートできる、電子工学の実験室における重要な部分です。SIGLENTのSDG7000Aシリーズは、優れた出力性能と高い柔軟性を組み合わせています。これにより、このシリーズは組み込み電子機器の開発に最適です。
SIGLENT Technologiesは、Performance Seriesの次世代機器を発表しました。この新しい2チャンネルの任意関数ジェネレーターは、350 MHz、500 MHz、および1 GHzの3つの帯域幅で提供されています。2つの独立したチャンネルは、メニューコントロールによって組み合わされ、メイン信号に干渉をシミュレートしたり、複雑な変調信号を簡単に生成したりすることができます。正弦波、矩形波、三角波、パルスなどの標準的な波形に加えて、このシリーズのジェネレーターは、デバイス固有の帯域幅または制限された帯域幅でガウスノイズを出力することも可能です。また、メニュー設定でメイン信号にノイズを追加することもでき、レシーバーテストを容易にすることができます。ランダムビットシーケンス(PRBS)の生成も標準機能として備わっています。すべてのデバイスには、カスタム信号を作成するための512 MPtのメモリが搭載されています。SiglentのTrueArb技術を使用することで、波形の信頼性が確保され、最小のジッターで2.5 GS/sのサンプルレートで点ごとの出力が行われます。ユーザー定義の信号は、Siglent EasyWaveソフトウェアを使用するか、デバイスのディスプレイ上で直接生成することができます。さらに、テキストやCSVファイルから任意の曲線をインポートすることも可能です。シーケンスモードでは、最大1024の波形セグメントをシーケンスに組み合わせて、より複雑な波形の作成が可能です。
最大出力電圧は、外部負荷の50Ωへの出力で最大12 Vppまでであり、高インピーダンス環境への信号供給では最大24 Vppが可能です。この出力範囲は、外部増幅の必要性を減らし、クラスで最も高い電圧の一つを特徴としています。出力はシングルエンドまたはディファレンシャルとして構成することができます。SDG7には、FM、AM、PMを含む堅牢な変調オプションも備わっており、オプションのデジタルIQ変調もサポートしています。これにより、ベースバンドのIおよびQ信号、および最大1 GHzのキャリア周波数と最大500 MS/sのシンボルレートでHF変調信号を生成することができます。ジェネレーターは、TTLまたはLVDSバスタイプに専用のモジュールを使用して最大16のデジタル信号を供給することができます。最大達成データレートは1 Gbpsです。
設定を簡単にするために、使いやすいユーザーインターフェースがSDG7000Aシリーズの操作の中心にあります。すべての設定は、グラフィカルに構造化されたメインメニューから素早くアクセスすることができます。これは、5インチのタッチディスプレイ上で直接操作するか、USBマウスを使用して操作することも可能です。また、多くのSiglentの機器と同様に、SDG7000Aにはウェブサーバーも組み込まれています。ウェブサーバーを使用すると、ジェネレーターのリモート制御のために追加のPC制御ソフトウェアをインストールする必要がありません。単にジェネレーターをLANに接続し、コンピューター上のブラウザを開き、ジェネレーターのIPアドレスを入力して、装置を制御することができます。
強力な新しいジェネレーターシリーズについて詳しくは、地域のSIGLENTオフィスにお問い合わせください。
シリーズの詳細情報は以下のリンクから入手できます:
https://int.siglent.com/products-overview/sdg7000a/
SIGLENTについて:
SIGLENT TECHNOLOGIESは、2002年に最初のオシロスコープの開発から始まりました。現在、そのポートフォリオはオシロスコープ、信号および関数ジェネレーター、デジタルマルチメーター、ラボ電源、電子DC-ロード、スペクトラムアナライザー、VNA、RF信号ジェネレーターなど、汎用テスト計測機器の多くの領域をカバーするまでに急速に拡大しました。
2021年に導入されたPerformance Seriesの「A-Line」により、Siglentは最も要求の厳しいアプリケーションに対応するための技術的なソリューションを進化させています。SIGLENT TECHNOLOGIESは、革新的な機能と機能性を強みとし、品質と性能への強いコミットメントを備えた、電子テストおよび計測機器のグローバルリーダーです。SIGLENTはISO 9001:2000およびISO 14001:2004の認証を受けており、製品の品質と環境管理プログラムに対して認定されています。
SIGLENT Technologiesは、Performance Seriesの次世代機器を発表しました。この新しい2チャンネルの任意関数ジェネレーターは、350 MHz、500 MHz、および1 GHzの3つの帯域幅で提供されています。2つの独立したチャンネルは、メニューコントロールによって組み合わされ、メイン信号に干渉をシミュレートしたり、複雑な変調信号を簡単に生成したりすることができます。正弦波、矩形波、三角波、パルスなどの標準的な波形に加えて、このシリーズのジェネレーターは、デバイス固有の帯域幅または制限された帯域幅でガウスノイズを出力することも可能です。また、メニュー設定でメイン信号にノイズを追加することもでき、レシーバーテストを容易にすることができます。ランダムビットシーケンス(PRBS)の生成も標準機能として備わっています。すべてのデバイスには、カスタム信号を作成するための512 MPtのメモリが搭載されています。SiglentのTrueArb技術を使用することで、波形の信頼性が確保され、最小のジッターで2.5 GS/sのサンプルレートで点ごとの出力が行われます。ユーザー定義の信号は、Siglent EasyWaveソフトウェアを使用するか、デバイスのディスプレイ上で直接生成することができます。さらに、テキストやCSVファイルから任意の曲線をインポートすることも可能です。シーケンスモードでは、最大1024の波形セグメントをシーケンスに組み合わせて、より複雑な波形の作成が可能です。
最大出力電圧は、外部負荷の50Ωへの出力で最大12 Vppまでであり、高インピーダンス環境への信号供給では最大24 Vppが可能です。この出力範囲は、外部増幅の必要性を減らし、クラスで最も高い電圧の一つを特徴としています。出力はシングルエンドまたはディファレンシャルとして構成することができます。SDG7には、FM、AM、PMを含む堅牢な変調オプションも備わっており、オプションのデジタルIQ変調もサポートしています。これにより、ベースバンドのIおよびQ信号、および最大1 GHzのキャリア周波数と最大500 MS/sのシンボルレートでHF変調信号を生成することができます。ジェネレーターは、TTLまたはLVDSバスタイプに専用のモジュールを使用して最大16のデジタル信号を供給することができます。最大達成データレートは1 Gbpsです。
設定を簡単にするために、使いやすいユーザーインターフェースがSDG7000Aシリーズの操作の中心にあります。すべての設定は、グラフィカルに構造化されたメインメニューから素早くアクセスすることができます。これは、5インチのタッチディスプレイ上で直接操作するか、USBマウスを使用して操作することも可能です。また、多くのSiglentの機器と同様に、SDG7000Aにはウェブサーバーも組み込まれています。ウェブサーバーを使用すると、ジェネレーターのリモート制御のために追加のPC制御ソフトウェアをインストールする必要がありません。単にジェネレーターをLANに接続し、コンピューター上のブラウザを開き、ジェネレーターのIPアドレスを入力して、装置を制御することができます。
強力な新しいジェネレーターシリーズについて詳しくは、地域のSIGLENTオフィスにお問い合わせください。
シリーズの詳細情報は以下のリンクから入手できます:
https://int.siglent.com/products-overview/sdg7000a/
SIGLENTについて:
SIGLENT TECHNOLOGIESは、2002年に最初のオシロスコープの開発から始まりました。現在、そのポートフォリオはオシロスコープ、信号および関数ジェネレーター、デジタルマルチメーター、ラボ電源、電子DC-ロード、スペクトラムアナライザー、VNA、RF信号ジェネレーターなど、汎用テスト計測機器の多くの領域をカバーするまでに急速に拡大しました。
2021年に導入されたPerformance Seriesの「A-Line」により、Siglentは最も要求の厳しいアプリケーションに対応するための技術的なソリューションを進化させています。SIGLENT TECHNOLOGIESは、革新的な機能と機能性を強みとし、品質と性能への強いコミットメントを備えた、電子テストおよび計測機器のグローバルリーダーです。SIGLENTはISO 9001:2000およびISO 14001:2004の認証を受けており、製品の品質と環境管理プログラムに対して認定されています。
