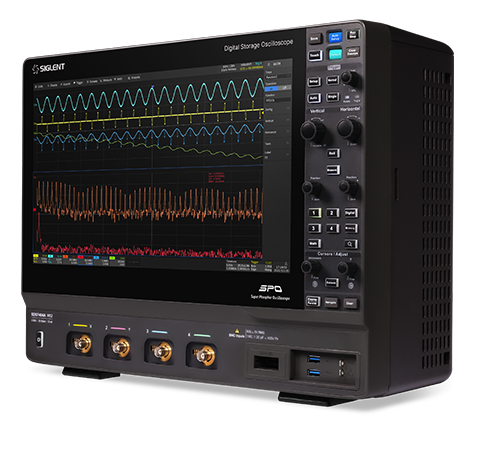

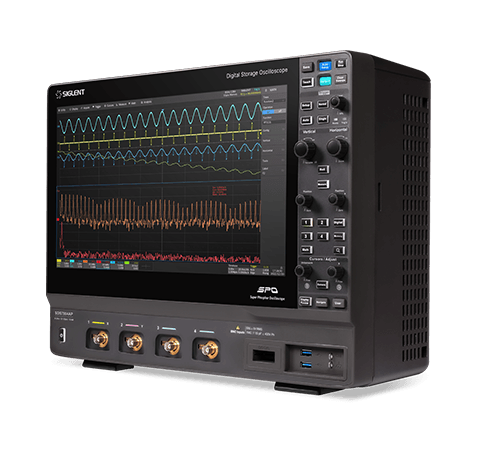

SDS7000Aシリーズで
デジタル・オシロスコープ
デジタル・オシロスコープ
主な特徴
- 最大8 GHzの帯域幅、12-bit ADC解像度
- サンプルレート： 20GSa/s
- メモリ長： 最大 2 Gpts/ch
- 波形更新レート： 最大1,000,000wfm/s
- ディスプレイ： 15.6インチタッチHDディスプレイ
×
信号を完璧に復元
20 GSa/sのサンプリングレートは、信号の歪みを排除します。最大2 Gpts/chの長いメモリ長で、最大サンプリングレートで50ミリ秒までの完全な信号シーケンスをギャップなしでキャプチャします。保存されたトレース全体を分析するために、検索・ナビゲーションや履歴ツールを利用します。各サンプルは12-bit ADCを利用しており、量子化エラーを制限し、エンジニアが波形の詳細を明確に観察し、波形を正確に測定するのに役立ちます
信号を完璧に復元
20 GSa/sのサンプリングレートは、信号の歪みを排除します。最大2 Gpts/chの長いメモリ長で、最大サンプリングレートで50ミリ秒までの完全な信号シーケンスをギャップなしでキャプチャします。保存されたトレース全体を分析するために、検索・ナビゲーションや履歴ツールを利用します。各サンプルは12-bit ADCを利用しており、量子化エラーを制限し、エンジニアが波形の詳細を明確に観察し、波形を正確に測定するのに役立ちます

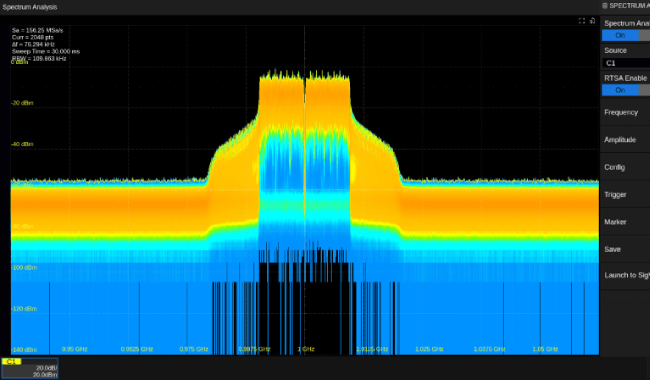

リアルタイムスペクトル解析（RTSA）
SDS7000A は RTSA とデジタルダウンコンバージョン（DDC）技術を搭載し、最大 1 GHz のリアルタイム解析帯域幅をサポートしています。高度な表示モードには、デンシティプロット、スペクトルモニタリング、3D 可視化が含まれます。従来のスーパーヘテロダイン方式のスペクトルアナライザと比較し、SDS7000A はより広い帯域幅と高速な信号取得を実現しており、5G NR、4G LTE、Wi-Fi における過渡現象の捕捉に最適です。
リアルタイムスペクトル解析（RTSA）
SDS7000A は RTSA とデジタルダウンコンバージョン（DDC）技術を搭載し、最大 1 GHz のリアルタイム解析帯域幅をサポートしています。高度な表示モードには、デンシティプロット、スペクトルモニタリング、3D 可視化が含まれます。従来のスーパーヘテロダイン方式のスペクトルアナライザと比較し、SDS7000A はより広い帯域幅と高速な信号取得を実現しており、5G NR、4G LTE、Wi-Fi における過渡現象の捕捉に最適です。

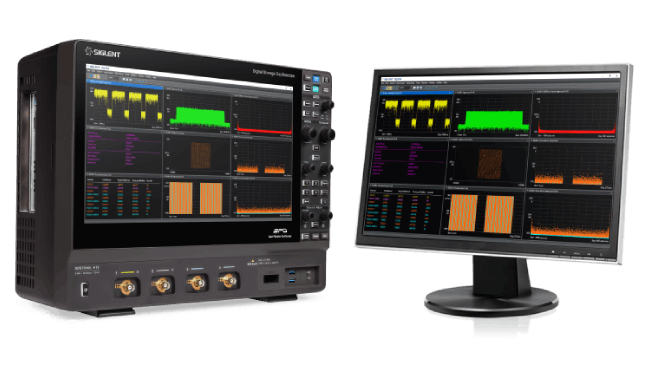

統合ベクトル信号解析（SigVSA）
SDS7000A は SigVSA ベクトル信号解析ソフトウェアを搭載しており、外部機器を使用せずに DDC 出力から直接信号解析を行うことができます。基本的な BPSK から、4G LTE、5G NR、IEEE 802.11b/a/g/n/ac/ax/be 規格の信号や 4096QAM などの複雑な広帯域信号まで、幅広い信号の復調に対応しています。リアルタイム波形解析とオフライン波形解析の両方をサポートしており、実験室での作業や事後処理のワークフローに柔軟に対応します。
統合ベクトル信号解析（SigVSA）
SDS7000A は SigVSA ベクトル信号解析ソフトウェアを搭載しており、外部機器を使用せずに DDC 出力から直接信号解析を行うことができます。基本的な BPSK から、4G LTE、5G NR、IEEE 802.11b/a/g/n/ac/ax/be 規格の信号や 4096QAM などの複雑な広帯域信号まで、幅広い信号の復調に対応しています。リアルタイム波形解析とオフライン波形解析の両方をサポートしており、実験室での作業や事後処理のワークフローに柔軟に対応します。

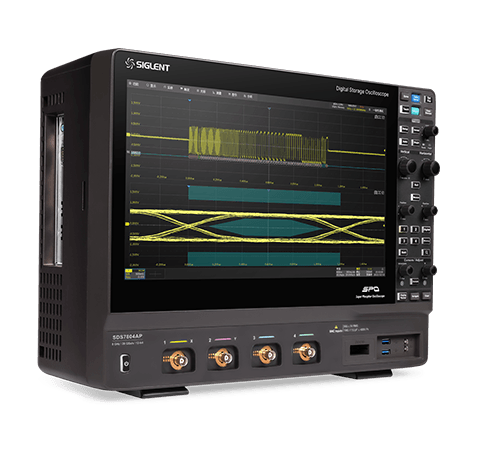

アイ/ジッター解析
高速システムの信号整合性分析の核心として、アイダイアグラムは高速通信信号を特徴付けます。システムの品質は、インターシンボルクロストーク、ノイズ、帯域幅の影響を観察することで評価できます。ジッター分析は、システム内の小さなタイミング変更の統計的分布を特徴付け、デジタル通信システムのデバッグや高速信号伝送の際によく使用されます。SDS7000Aシリーズは、ジッターとアイの特性に関する自動パラメータ測定をサポートしています。簡単なセットアップと自動測定により、デバッグを迅速化し、エンジニアリング設計のテストを簡素化します
アイ/ジッター解析
高速システムの信号整合性分析の核心として、アイダイアグラムは高速通信信号を特徴付けます。システムの品質は、インターシンボルクロストーク、ノイズ、帯域幅の影響を観察することで評価できます。ジッター分析は、システム内の小さなタイミング変更の統計的分布を特徴付け、デジタル通信システムのデバッグや高速信号伝送の際によく使用されます。SDS7000Aシリーズは、ジッターとアイの特性に関する自動パラメータ測定をサポートしています。簡単なセットアップと自動測定により、デバッグを迅速化し、エンジニアリング設計のテストを簡素化します
プロトコル一貫性解析
SDS7000Aを使用して、SIGLENTはUSB 2.0、100base-TX、1000base-T、100base-T1、1000base-T1、2.5G/5G/10GBase-T, MIPI-DPHY, Spectrum Analyzer mode (RTSA/DDC/Sigal analysis, for A models only) を含む通信標準に対するシステムの評価を行う組み込みのコンプライアンステストソリューションを提供します。ユーザーはテスト項目を柔軟に設定でき、ソフトウェアはオシロスコープを制御してテストを自動的に完了し、参照標準と比較した後に信号テスト結果（合格/不合格）を自動的に提供します。これにより、重要な信号と伝送の問題を迅速に特定し、解決するのに役立ちます
プロトコル一貫性解析
SDS7000Aを使用して、SIGLENTはUSB 2.0、100base-TX、1000base-T、100base-T1、1000base-T1、2.5G/5G/10GBase-T, MIPI-DPHY, Spectrum Analyzer mode (RTSA/DDC/Sigal analysis, for A models only) を含む通信標準に対するシステムの評価を行う組み込みのコンプライアンステストソリューションを提供します。ユーザーはテスト項目を柔軟に設定でき、ソフトウェアはオシロスコープを制御してテストを自動的に完了し、参照標準と比較した後に信号テスト結果（合格/不合格）を自動的に提供します。これにより、重要な信号と伝送の問題を迅速に特定し、解決するのに役立ちます
SAP5000Dアクティブ差動プローブ（5GHz）
SAP5000Dは、最大5GHzの帯域幅と低ノイズを提供する、最高性能のアクティブ差動プローブキットです。高い入力抵抗と低入力容量により、測定システムによって導入される負荷が最小限に抑えられます。SAP5000DアクティブプローブはSAPBusインターフェースを利用し、SDS5000X、SDS6000A、SDS7000Aシリーズを含むオシロスコープに適しています。これらのプローブは追加の外部電源を必要とせず、オシロスコープによって自動的に認識されます
SAP5000Dアクティブ差動プローブ（5GHz）
SAP5000Dは、最大5GHzの帯域幅と低ノイズを提供する、最高性能のアクティブ差動プローブキットです。高い入力抵抗と低入力容量により、測定システムによって導入される負荷が最小限に抑えられます。SAP5000DアクティブプローブはSAPBusインターフェースを利用し、SDS5000X、SDS6000A、SDS7000Aシリーズを含むオシロスコープに適しています。これらのプローブは追加の外部電源を必要とせず、オシロスコープによって自動的に認識されます
仕様
| 帯域幅 | 3、4、6、8 GHz |
| サンプリングレート（最大） | A モデル：20 GSa/s（デュアルチャンネル） 10 GSa/s（3または4チャンネル） AP モデル：20 GSa/s @すべてのチャンネル |
| 波形キャプチャレート（最大） | 1,000,000 wfm/s |
| アナログチャンネル | 4 + EXT |
| トリガータイプ | エッジ、スロープ、パルス幅、ウィンドウ、ラント、インターバル、ドロップアウト、パターン、ビデオ、クオリファイド、N番目のエッジ、セットアップ/ホールド、遅延、シリアル |
| シリアルトリガーおよびデコード | 標準：I2C、SPI、UART、CAN、LIN オプション：CAN FD、CAN XL(デコードのみ), FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (デコードのみ）, ARINC429, USB 2.0 (デコードのみ) |
| データ解析 | 検索、ナビゲート、履歴、マスクテスト、デジタルボルトメーター、カウンター、波形ヒストグラム、ボードプロットと電力分析、アイ/ジッター解析、SignalScan、コンプライアンステスト（USB 2.0、100Base-TX、1000Base-T、100Base-T1、1000Base-T1）、2.5G/5G/10GBase-T, MIPI-DPHY, Spectrum Analyzer mode (RTSA/DDC/Sigal analysis, for A models only) |
| デジタルチャンネル（標準） | 16チャンネル；最大サンプリングレートは1 GSa/sまで； 記録長さは最大で50 Mptまで |
| 波形発生器（オプション） | 内蔵型、最大50 MHzの周波数、125 MSa/sのサンプリングレート、16 kptsの波形メモ |

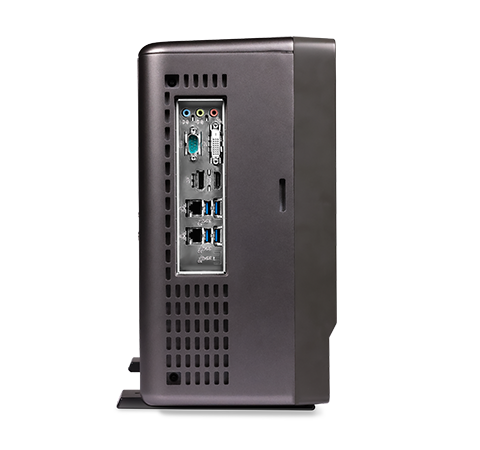

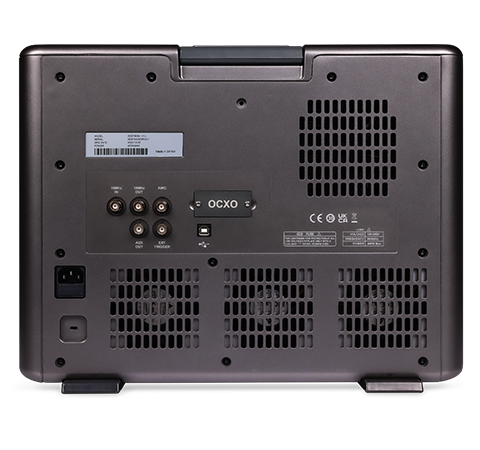

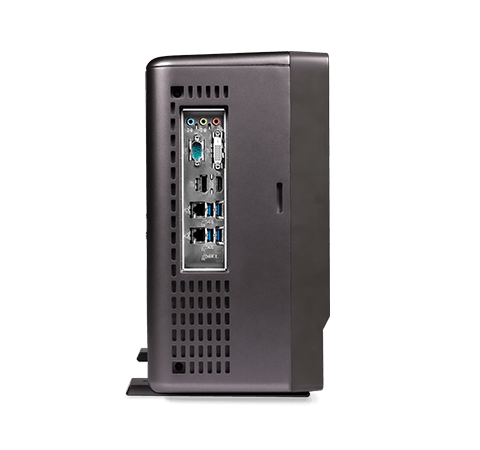

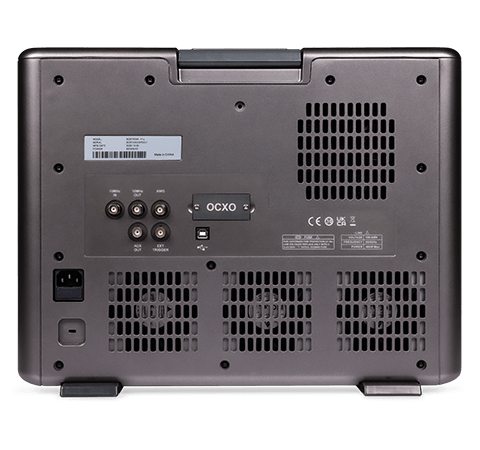

| I/O | USBホスト3.1 Gen 1×4、USB 3.0ホスト×2、USB 2.0デバイス (USBTMC)、1000M LAN×2 (VXI-11+SCPI、Telnet (5024)+SCPI、Socket (5025)+SCPI、LXI、Webサーバー) ディスプレイ: DVI-D×1：最大1920x1200 @ 60Hz；DP 1.2×1：最大4096x2304 @ 60Hz；HDMI 1.4×1：最大4096x2160 @ 60Hz オーディオ: マイク入力、オーディオ出力 その他: 外部トリガー入力、Aux出力（TRIG OUT、PASS/FAIL）、10 MHz入力、10 MHz出力 |
| プローブ（標準） | 500 MHz、各チャンネルに1つのプローブ付 |
| ディスプレイ | 15.6インチHD TFT-LCD 容量式タッチスクリーン付き（1920*1080） |
型番
帯域幅
チャンネル数
サンプリングレート
波形キャプチャレート
メモリ長
税込価格（円）
SDS7304A H12
3 GHz
4 + EXT
20 GSa/s (デュアルチャネル)
1,000,000 wfm/s
標準: 500 Mpts/ch オプション: 1 Gpts/ch
SDS7404A H12
4 GHz
4 + EXT
20 GSa/s (デュアルチャネル)
1,000,000 wfm/s
標準: 500 Mpts/ch オプション: 1 Gpts/ch
SDS7604A H12
6 GHz
4 + EXT
20 GSa/s (デュアルチャネル)
1,000,000 wfm/s
標準: 500 Mpts/ch オプション: 1 Gpts/ch
SDS7804A H12
8 GHz
4 + EXT
20 GSa/s (デュアルチャネル)
1,000,000 wfm/s
標準: 500 Mpts/ch オプション: 1 Gpts/ch
SDS7604AP
6 GHz
4 + EXT
20 GSa/s（すべてのチャンネル）
1,000,000 wfm/s
標準: 1 Gpts/ch
オプション: 2 Gpts/ch
オプション: 2 Gpts/ch

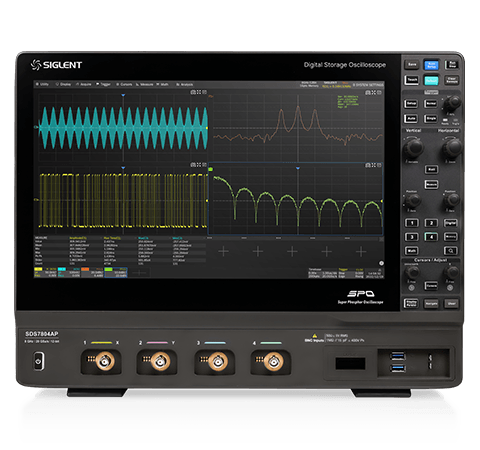

SDS7804AP
8 GHz
4 + EXT
20 GSa/s（すべてのチャンネル）
1,000,000 wfm/s
標準: 1 Gpts/ch
オプション: 2 Gpts/ch
オプション: 2 Gpts/ch
