SSU5000A メカニカルスイッチ
主な特徴
- 最大周波数: 18 GHz / 26.5 GHz / 50 GHz
- サイズ: 幅×高さ×奥行き=153×62.4×137.5mm
- RFコネクタ: SMA オスまたは2.4mm オス
- 1 から 4 個の SPDT スイッチ、または 1 から 2 個の SP6T スイッチ構成
- SCPI コマンドを使用して VISA および EasySSU ソフトウェアで制御可能

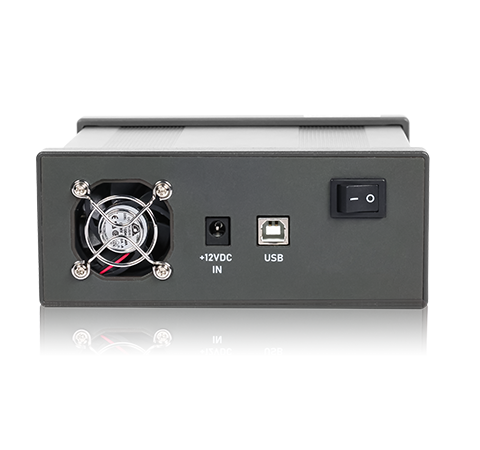

- USB 接続
×

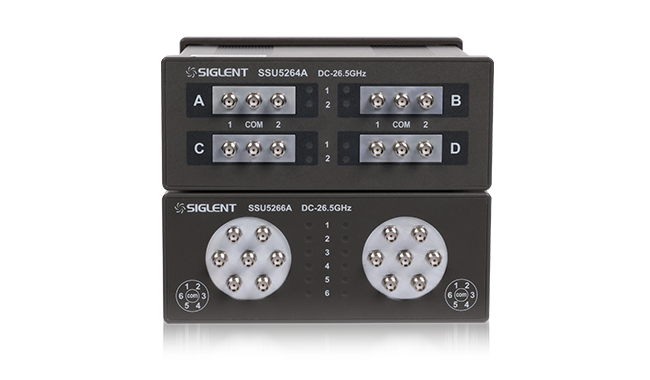

コンパクトなデザイン、高速測定
マイクロ波およびミリ波システムのマルチポートテスト要件を満たすために、SIGLENTは最大50 GHzの周波数範囲を持つSSU5000Aシリーズメカニカルスイッチを導入しました。SSU5000Aはコンパクトなデザインを備え、優れたRF特性、低挿入損失、優れたインピーダンスマッチング、非常に短いスイッチング時間を提供しています。これには、SMAまたは2.4 mmコネクタを備えた1〜4個の独立した単極双投メカニカルスイッチ、または単極六投メカニカルスイッチが含まれています。
コンパクトなデザイン、高速測定
マイクロ波およびミリ波システムのマルチポートテスト要件を満たすために、SIGLENTは最大50 GHzの周波数範囲を持つSSU5000Aシリーズメカニカルスイッチを導入しました。SSU5000Aはコンパクトなデザインを備え、優れたRF特性、低挿入損失、優れたインピーダンスマッチング、非常に短いスイッチング時間を提供しています。これには、SMAまたは2.4 mmコネクタを備えた1〜4個の独立した単極双投メカニカルスイッチ、または単極六投メカニカルスイッチが含まれています。
型番
周波数帯域
スイッチ数
スイッチタイプ
RFコネクタ
税込価格（円）
SSU5504A
DC – 50 GHz
4
SPDT
2.4mm female
¥1,881,000
SSU5503A
DC – 50 GHz
3
SPDT
2.4mm female
¥1,595,000
SSU5502A
DC – 50 GHz
2
SPDT
2.4mm female
¥1,089,000
SSU5501A
DC – 50 GHz
1
SPDT
2.4mm female
¥1,023,000

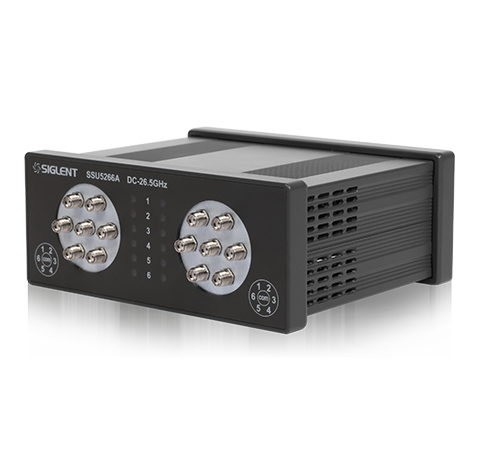

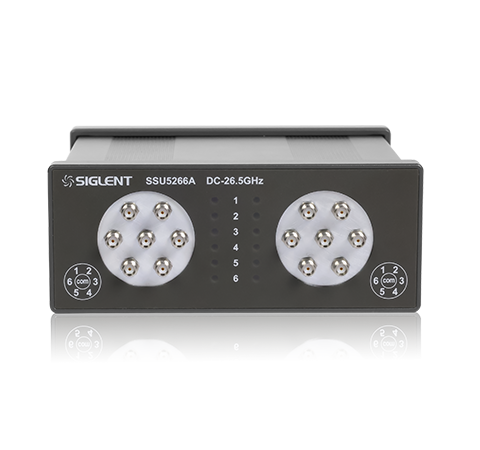

SSU5266A
DC - 26.5 GHz
2
SP6T
SMA female
¥1,331,000
SSU5265A
DC - 26.5 GHz
1
SP6T
SMA female
¥671,000

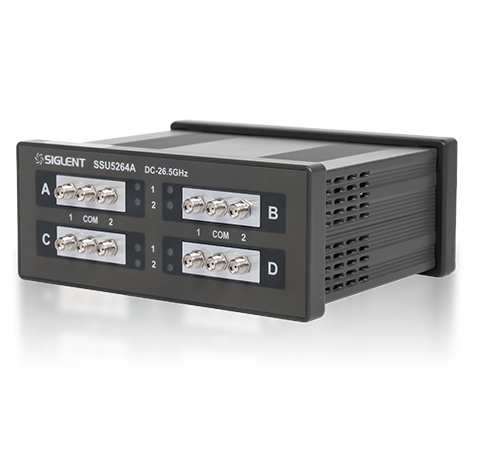

SSU5264A
DC - 26.5 GHz
4
SPDT
SMA female
¥627,000
SSU5263A
DC - 26.5 GHz
3
SPDT
SMA female
¥583,000
SSU5262A
DC - 26.5 GHz
2
SPDT
SMA female
¥539,000
SSU5261A
DC - 26.5 GHz
1
SPDT
SMA female
¥506,000
SSU5184A
DC - 18 GHz
4
SPDT
SMA female
¥407,000
SSU5183A
DC - 18 GHz
3
SPDT
SMA female
¥385,000
SSU5182A
DC - 18 GHz
2
SPDT
SMA female
¥363,000
SSU5181A
DC - 18 GHz
1
SPDT
SMA female
¥341,000
