SigIQProは信号生成をデスクトップにもたらす
リリース時間：
2024-01-30
ブラウズ回数：
562
次
SigIQPro信号生成ソフトウェアは、豊富な種類のIQ信号を生成し、Bluetooth、IoT、カスタムOFDM、カスタムIQをサポートし、将来的には5G NR、LTE、WLANなどもサポートします。これはテスト設定を簡素化し、シミュレーション時間を劇的に短縮し、全体的なテストコストを低減するとともに、設計サイクルの市場投入までの時間を短縮します。
SIGLENTは、信号生成を簡素化し、テストを加速するためのSigIQPro信号生成ソフトウェアをリリースしました。
5Gを超える絶えず進化する技術、新たなデータ集約型のユースケース、そして常に存在する経済効率の要求は、より複雑な信号設計の要件を推進しています。3GPPモバイル通信標準化団体は、基地局がよく定義されたRFおよび性能制約内で動作することを保証するためのいくつかの仕様テストを指定しています。地域の標準化団体、地方規制当局、およびネットワーク運営者は、自身の要件に応じてテスト基準を実施します。現代の通信、IoT、ナビゲーションデバイスは、開発中のシステム性能検証のために複雑な変調信号と複雑なプロトコル信号の生成を必要とします。これらのすべてのセグメントで、エンジニアは明日の無線信号デバイスを開発しデバッグするために、より強力な信号生成を必要としています。
増加するデータレートと高い帯域幅要件は、実際の世界のテストでデバイス性能を検証するためのより複雑な信号の作成を推進しています。テスト波形の作成はますます困難になり、エンジニアは標準テストに必要な信号を正確に生成するために、より多くの時間と労力を費やす必要があります。これは、コンポーネント、RF、デジタル、および電力設計から製品生産サイクルのすべての段階にわたる重要なテストおよび測定の課題を生み出しています。
エンジニアが貴重なエネルギーを重要な設計およびデバッグ作業に集中できるようにするため、SIGLENTは、システム開発および検証のために複雑な信号を便利に生成するSigIQPro信号生成ソフトウェアを導入しました。SigIQPro信号生成ソフトウェアは、豊富な種類のIQ信号を生成し、Bluetooth、IoT、カスタムOFDM、カスタムIQをサポートし、将来的には5G NR、LTE、WLANなどもサポートします。これはテスト設定を簡素化し、シミュレーション時間を劇的に短縮し、全体的なテストコストを低減するとともに、設計サイクルの市場投入までの時間を短縮します。
SigIQPro信号生成ソフトウェアは、テスト操作を迅速化し、コストを削減するのに役立つ、一般および標準ベースの信号作成のための包括的なPCベースのソフトウェアです。
SigIQProは、ユーザーフレンドリーなインターフェースを備え、深い洞察を提供し、広範なパフォーマンスメトリックを表示し、これらの強力な信号生成機能をデスクトップにもたらします。ユーザーは、必要な信号の基本的なパラメータ情報を設定するだけで、必要な波形を迅速かつ簡単に生成できます。ツリービューを使用すると、波形設定とパケット設定の間を迅速に切り替えることができ、テスト操作を加速します。さらに、生成される信号のI/Q波形、周波数ドメイン、星座図がグラフビューに視覚的に表示されます。信号生成プロセス全体は直感的で便利で速く、エンジニアが信号生成に費やす時間を最小限に抑え、テスト効率を向上させます。
5Gを超える絶えず進化する技術、新たなデータ集約型のユースケース、そして常に存在する経済効率の要求は、より複雑な信号設計の要件を推進しています。3GPPモバイル通信標準化団体は、基地局がよく定義されたRFおよび性能制約内で動作することを保証するためのいくつかの仕様テストを指定しています。地域の標準化団体、地方規制当局、およびネットワーク運営者は、自身の要件に応じてテスト基準を実施します。現代の通信、IoT、ナビゲーションデバイスは、開発中のシステム性能検証のために複雑な変調信号と複雑なプロトコル信号の生成を必要とします。これらのすべてのセグメントで、エンジニアは明日の無線信号デバイスを開発しデバッグするために、より強力な信号生成を必要としています。
増加するデータレートと高い帯域幅要件は、実際の世界のテストでデバイス性能を検証するためのより複雑な信号の作成を推進しています。テスト波形の作成はますます困難になり、エンジニアは標準テストに必要な信号を正確に生成するために、より多くの時間と労力を費やす必要があります。これは、コンポーネント、RF、デジタル、および電力設計から製品生産サイクルのすべての段階にわたる重要なテストおよび測定の課題を生み出しています。
エンジニアが貴重なエネルギーを重要な設計およびデバッグ作業に集中できるようにするため、SIGLENTは、システム開発および検証のために複雑な信号を便利に生成するSigIQPro信号生成ソフトウェアを導入しました。SigIQPro信号生成ソフトウェアは、豊富な種類のIQ信号を生成し、Bluetooth、IoT、カスタムOFDM、カスタムIQをサポートし、将来的には5G NR、LTE、WLANなどもサポートします。これはテスト設定を簡素化し、シミュレーション時間を劇的に短縮し、全体的なテストコストを低減するとともに、設計サイクルの市場投入までの時間を短縮します。
SigIQPro信号生成ソフトウェアは、テスト操作を迅速化し、コストを削減するのに役立つ、一般および標準ベースの信号作成のための包括的なPCベースのソフトウェアです。
よりシンプルで高速な信号生成

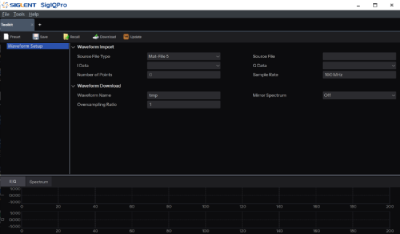

SigIQProは、信号生成を全く新しいレベルに引き上げる柔軟なPCベースの信号生成ソフトウェアです。様々なセルラーおよびワイヤレス接続標準をサポートし、Bluetooth、IoT、その他の通信標準に完全に準拠した複雑な信号の生成を容易にします。これは、物のインターネット、短距離通信、その他のワイヤレスセルラー通信の要件を満たしています。波形はGPIB、USB、またはLANを介してSIGLENT信号発生器に直接転送することができます。SIGLENTのさまざまな機器との直接接続により、信号生成をインタラクティブに制御できます。ユーザーは、MATLABで生成された*.matファイルや*.txtファイル、.datファイル、.csvファイルなどのASCIIファイルをSigIQProソフトウェアのファイル変換ツールキット機能を使用してSIGLENT信号発生器に簡単にインポートし、再生することができます。SigIQProは、ユーザーフレンドリーなインターフェースを備え、深い洞察を提供し、広範なパフォーマンスメトリックを表示し、これらの強力な信号生成機能をデスクトップにもたらします。ユーザーは、必要な信号の基本的なパラメータ情報を設定するだけで、必要な波形を迅速かつ簡単に生成できます。ツリービューを使用すると、波形設定とパケット設定の間を迅速に切り替えることができ、テスト操作を加速します。さらに、生成される信号のI/Q波形、周波数ドメイン、星座図がグラフビューに視覚的に表示されます。信号生成プロセス全体は直感的で便利で速く、エンジニアが信号生成に費やす時間を最小限に抑え、テスト効率を向上させます。
包括的なテストソリューション
モバイルデバイスの数と機能の急速な成長により、データレートの増加とより広範なカバレッジの必要性が、実際のテストでデバイスの性能を検証するためのより複雑な信号の作成を促しています。SigIQProは、最も要求の厳しいテストアプリケーションに最適なツールであり、高品質の複雑なデジタル変調信号およびプロトコル信号を生成するように設計されており、設計、研究開発、生産段階におけるテストと測定の課題を満たします。SigIQProソフトウェアには、Bluetooth、SUN、OFDMなどの人気のある信号フォーマットが含まれています。
以下はSIGLENTの信号生成ソリューションのいくつかの例です。
以下はSIGLENTの信号生成ソリューションのいくつかの例です。

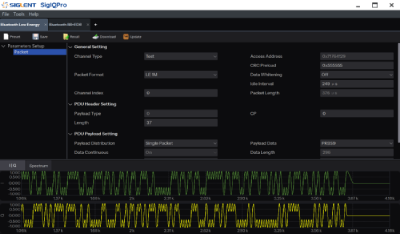

– BR、EDR、LEの仕様に対応した信号を生成
– 高データレートのための2 Ms/sのシンボルレートをサポート – 基本および拡張データレート変調データストリーム – 2-DHx、2-EVx、3-DHx、3-EVxのパケットタイプを含む 完全符号化されたBluetoothパケット |
 |

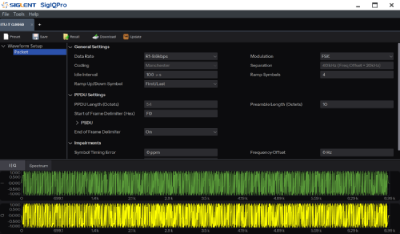

– 通常はメッシュまたはピアツーピアのマルチホップ技術を 使用してアクセスポイントと通信
– IEEE 802.15.4 SUN FSKおよびIEEE 802.15.4 SUN OFDM
仕様の信号を生成
– IEEE 802.15.4 O-QPSK / BPSK ZigBeeおよびITU-T G.9959FSK/ GFSK Z-Wave仕様の信号を生成 |
 |

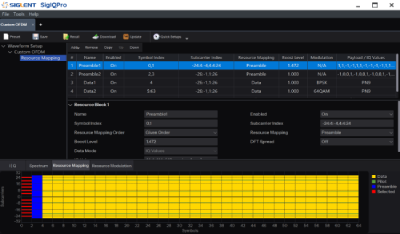

プを含むカスタムIQおよびカスタムOFDM
♦ 変調フォーマット：– 2ASK, PR-ASK – 2FSK, 4FSKから16FSK, MSK – 8QAM, 16QAMから4096QAM – BPSK, OQPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK, PI/4-DQPSK,PI/8-D8PSK, 16APSK, 32APSK |
 |
– 波形ファイル（.arb）、プロジェクトファイル（.project）、 ステートファイル（.state）をエクスポート – SIGLENT暗号化波形（.arb）やユーザー定義波形 （.txt/.csv/.dat、.mat、.project、.stateなど）をインポート |
 |
互換性のある機器
製品性能を検証する際、エンジニアは様々な通信標準やプロトコル信号をシミュレートする必要があります。SigIQProはコスト効果的に信号を生成し、SIGLENTの機器と組み合わせて、設計、研究開発、製造段階でのテストニーズに応える完全なテストシステムを形成することができます。校正およびシステム検証のための生産テストソリューションは、最終製品の品質を保証します。したがって、優れた精度と出力力を備えたSIGLENTのSDG7000AおよびSSG5000X-V高性能機器は、重要な生産テストソリューションに機能性と柔軟性を加えます。

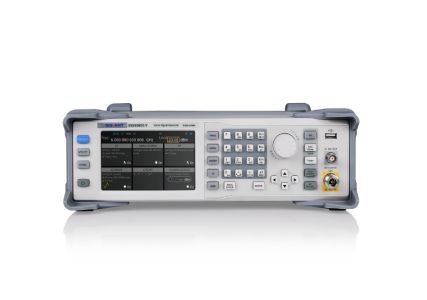

SSG5000X-Vシリーズは、SIGLENTの最初のベクトル信号発生器で、最大6 GHzの周波数と150 MHzの内部ベースバンド帯域幅を備えており、基本的なRF特性を測定するか、無線デバイスの機能を検証する必要があるユーザーに最適です。強力な再生機能を持ち、プロトコルファイルの再生をサポートし、5G NR、LTE、WLAN、WCDMA、BLUETOOTHなど様々な通信プロトコルの信号を生成するために使用される一般的なプロトコルファイルが内蔵されています。また、パルス変調、パルスジェネレーター、電力計制御を含み、エンジニアが一般的な電子デバイスの検証を完了するのに役立ちます。

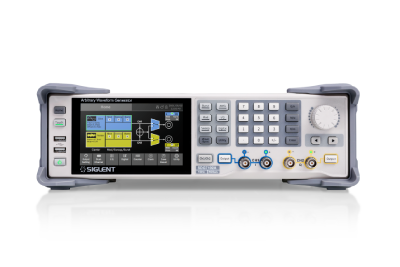

SIGLENTのSDG7000Aシリーズ高性能多機能デュアルチャンネル任意波形発生器は、最大1 GHzの帯域幅、最大5 GSa/sのサンプルレート、14ビットの垂直解像度を備えたRF性能と使いやすさを提供します。最大2.5 GSa/sのサンプルレートでポイントバイポイントの任意波形を生成し、最大500 MS/sのベクトル信号を生成できます。連続波、パルス、ノイズ、PRBSパターン、16ビットデジタルバスなど様々な信号を生成する能力も備えています。変調、スイープ、バースト、デュアルチャネルのコピー/カップリング/トラッキング、重畳などの複雑な信号を生成することもサポートしています。出力は差動/単端で、最大±24Vの出力範囲をサポートします。この機器は高周波数下で大きな振幅を保証し、一部のアプリケーションで外部電力増幅器を不要にし、より広範な要件に対応します。
SIGLENTの機器とSigIQPro信号生成ソフトウェアは、シミュレーション、設計、テストを統合し、設計、研究開発、製造の全段階でのユーザーのニーズを容易に満たします。SigIQProは、プロトコルおよび変調信号の簡単な生成のために特別に開発され、直感的な操作をサポートするユーザーインターフェースと、広範なアプリケーションに対して標準に準拠した波形を簡単に作成するための関連文書を提供し、SIGLENT信号発生器に信号ファイルをダウンロードして再生するサポートを提供します。SigIQProは、既存の互換性のある信号発生器での機能の無制限使用のために、各機能の30回の無料試用を提供します。SigIQPro信号生成ソフトウェアの構成、価格、およびデバイスの詳細はSIGLENTのウェブサイトで見ることができます。
| SSG5000X-V Series 多様な通信標準とプロトコルに対応するプロフェッショナルデバイス |
SDG7000A Series 複数の信号発生器機能を備えたオールインワンテストプラットフォーム |
 |
 |
SSG5000X-Vシリーズは、SIGLENTの最初のベクトル信号発生器で、最大6 GHzの周波数と150 MHzの内部ベースバンド帯域幅を備えており、基本的なRF特性を測定するか、無線デバイスの機能を検証する必要があるユーザーに最適です。強力な再生機能を持ち、プロトコルファイルの再生をサポートし、5G NR、LTE、WLAN、WCDMA、BLUETOOTHなど様々な通信プロトコルの信号を生成するために使用される一般的なプロトコルファイルが内蔵されています。また、パルス変調、パルスジェネレーター、電力計制御を含み、エンジニアが一般的な電子デバイスの検証を完了するのに役立ちます。
SIGLENTのSDG7000Aシリーズ高性能多機能デュアルチャンネル任意波形発生器は、最大1 GHzの帯域幅、最大5 GSa/sのサンプルレート、14ビットの垂直解像度を備えたRF性能と使いやすさを提供します。最大2.5 GSa/sのサンプルレートでポイントバイポイントの任意波形を生成し、最大500 MS/sのベクトル信号を生成できます。連続波、パルス、ノイズ、PRBSパターン、16ビットデジタルバスなど様々な信号を生成する能力も備えています。変調、スイープ、バースト、デュアルチャネルのコピー/カップリング/トラッキング、重畳などの複雑な信号を生成することもサポートしています。出力は差動/単端で、最大±24Vの出力範囲をサポートします。この機器は高周波数下で大きな振幅を保証し、一部のアプリケーションで外部電力増幅器を不要にし、より広範な要件に対応します。
SIGLENTの機器とSigIQPro信号生成ソフトウェアは、シミュレーション、設計、テストを統合し、設計、研究開発、製造の全段階でのユーザーのニーズを容易に満たします。SigIQProは、プロトコルおよび変調信号の簡単な生成のために特別に開発され、直感的な操作をサポートするユーザーインターフェースと、広範なアプリケーションに対して標準に準拠した波形を簡単に作成するための関連文書を提供し、SIGLENT信号発生器に信号ファイルをダウンロードして再生するサポートを提供します。SigIQProは、既存の互換性のある信号発生器での機能の無制限使用のために、各機能の30回の無料試用を提供します。SigIQPro信号生成ソフトウェアの構成、価格、およびデバイスの詳細はSIGLENTのウェブサイトで見ることができます。
