ベクトル混合測定機能とゲイン圧縮測定機能がオンラインになり、定陽ベクトルネットワークアナライザのパフォーマンスがアップグレードされました
リリース時間:
2024-11-12
ブラウズ回数:
101
次
NA5000A シリーズ ベクトル ネットワーク アナライザは、ファームウェアのアップグレードにより、ベクトル混合測定機能とゲイン圧縮測定機能が追加され、テスト機能がさらに強化され、エンジニアがミキサーやアンプなどの主要な RF デバイスのパフォーマンスをより正確かつ効率的にテストおよび最適化できるようになりました。
製品のパフォーマンスを向上させ、ユーザーエクスペリエンスを最適化するために、Sigelnt は技術革新と製品のアップグレードを推進し続け、ユーザーに最高品質のテストソリューションを提供することに尽力しています。優れた RF パフォーマンス、柔軟なハードウェア構成、豊富なソフトウェア機能が相互に補完します。 SNA5000A シリーズ ベクトル ネットワーク アナライザは、ファームウェアのアップグレードにより、ベクトル混合測定機能とゲイン圧縮測定機能が追加され、テスト機能がさらに強化され、エンジニアがミキサーやアンプなどの主要な RF デバイスのパフォーマンスをより正確かつ効率的にテストおよび最適化できるようになりました。
ベクトルミキシング測定機能は、リニアスキャン、パワースキャン、セグメントスキャンなどの複数のスキャン方式をサポートし、ソースポートパワー、局部発振器ポートパワー、減衰量などのパラメータを柔軟に設定できます。 4 ポート モデルにはデュアル信号源が内蔵されており、2 番目の信号源を局部発振器として使用したり、外部信号発生器を制御して局部発振器信号を提供したりすることができます。直感的なユーザーインターフェイスにより測定設定が簡単に行え、校正ウィザードがユーザーを校正プロセスに導き、包括的かつ正確なミキサー/コンバーター特性測定を提供します。
ゲイン圧縮測定機能は、パワー校正および校正ウィザードを通じて測定精度を保証し、スマート スキャン、各周波数ポイントでのパワー スキャン、および各パワー ポイントでの周波数スキャンを含む複数のスキャン方法をサポートし、線形圧縮を提供しながら、さまざまなテスト シナリオに適応します。最大ゲイン圧縮、ロールバック圧縮、X/Y 圧縮、飽和状態圧縮、その他の圧縮方法を使用して、複雑なテスト要件に柔軟に対応し、デバイスの非線形動作の包括的かつ正確な特性評価を保証します。

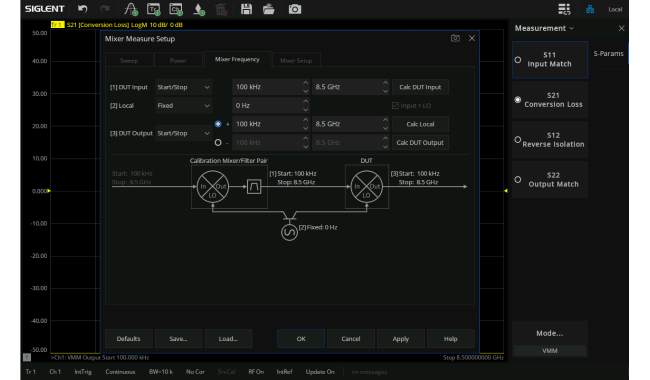

ベクトル混合測定
従来の性能評価は通常、ミキサーのポート定在波、アイソレーションおよび周波数変換振幅特性にのみ焦点を当てており、ベクトルミキシング測定では位相と振幅の情報を同時に取得できます。局部発振器を固定して入力信号と出力信号を同時に掃引するか、入力信号を固定して局部発振器と出力信号を同時に掃引することにより、変換損失/利得、マッチング、群遅延、およびデバイス間の位相シフトの校正結果を取得します。ベクトルミキシング測定機能は、リニアスキャン、パワースキャン、セグメントスキャンなどの複数のスキャン方式をサポートし、ソースポートパワー、局部発振器ポートパワー、減衰量などのパラメータを柔軟に設定できます。 4 ポート モデルにはデュアル信号源が内蔵されており、2 番目の信号源を局部発振器として使用したり、外部信号発生器を制御して局部発振器信号を提供したりすることができます。直感的なユーザーインターフェイスにより測定設定が簡単に行え、校正ウィザードがユーザーを校正プロセスに導き、包括的かつ正確なミキサー/コンバーター特性測定を提供します。

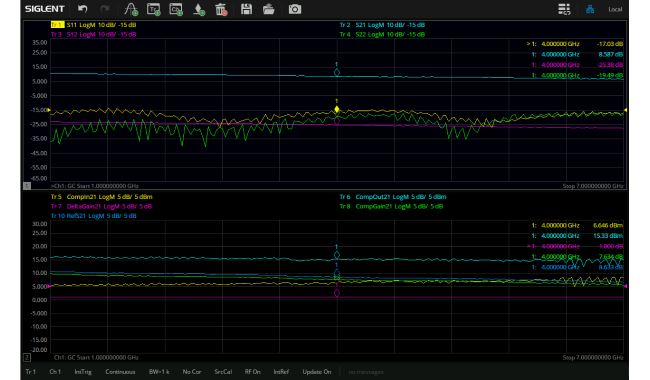

ゲイン圧縮測定
アクティブデバイスの特性を評価し、その圧縮点を決定することが不可欠です。ベクトル ネットワーク アナライザを使用した従来の S パラメータ測定では、単一の周波数ポイントでの圧縮ポイント データしか取得できませんでしたが、ゲイン圧縮測定機能では、動作周波数帯域内のアクティブ デバイスの線形ゲイン、圧縮ポイント ゲイン、および圧縮ポイントを完全に取得できます。 1 つの接続と 1 つの校正。入力/出力電力や線形入力マッチングなどの圧縮パラメータと線形パラメータの測定。ゲイン圧縮測定機能は、パワー校正および校正ウィザードを通じて測定精度を保証し、スマート スキャン、各周波数ポイントでのパワー スキャン、および各パワー ポイントでの周波数スキャンを含む複数のスキャン方法をサポートし、線形圧縮を提供しながら、さまざまなテスト シナリオに適応します。最大ゲイン圧縮、ロールバック圧縮、X/Y 圧縮、飽和状態圧縮、その他の圧縮方法を使用して、複雑なテスト要件に柔軟に対応し、デバイスの非線形動作の包括的かつ正確な特性評価を保証します。
