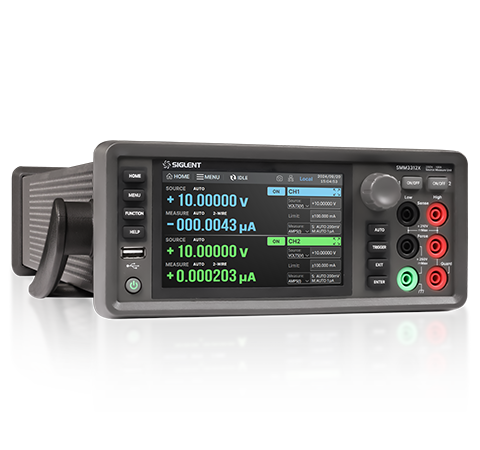

SMM3000X ソースメジャーユニット
主な特徴
- 表示桁数：6½桁（2,100,000カウント）
- 最大サンプリングレート：100,000ポイント/秒
- プログラミング／測定の最小分解能：10 fA / 100 nV
- 最大出力：±210 V / ±3.03 A（DC）/ ±10.5 A（パルス）
- DC、パルス、スキャン、リスト出力に対応。最小パルス幅は50 μs

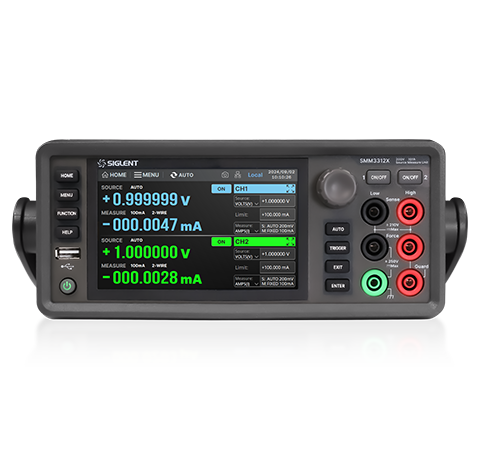

- グラフ表示とデジタル表示を備えた5インチのタッチスクリーン
×
高精度パルスシミュレーション
SMM3000Xシリーズのパルスモードでは、パルス電流出力±10.5 A、最小パルス幅50 μsまで対応し、GaN（窒化ガリウム）やSiC（炭化ケイ素）デバイスのスイッチング損失の測定など、パワーデバイスの過渡動作状態の高精度なシミュレーションが可能です。パワー半導体デバイスの研究開発と試験を強力にサポートします。
高精度パルスシミュレーション
SMM3000Xシリーズのパルスモードでは、パルス電流出力±10.5 A、最小パルス幅50 μsまで対応し、GaN（窒化ガリウム）やSiC（炭化ケイ素）デバイスのスイッチング損失の測定など、パワーデバイスの過渡動作状態の高精度なシミュレーションが可能です。パワー半導体デバイスの研究開発と試験を強力にサポートします。
リニアスケール／対数スケールのスキャン
SMM3000Xシリーズは、リニアスケール／対数スケールのスキャンに対応しています。事前に開始ポイントから終了ポイントまで設定すると、一定のステップ値でポイント毎に電圧または電流を出力し、各ポイントの値を自動で測定・記録します。ユーザーは、ダイオードやトランジスタなどの半導体デバイスの特性を、動作ポイント毎にすばやく検証し、導通特性曲線を取得することでデバイスの性能分析と最適化を行うことができます。
リニアスケール／対数スケールのスキャン
SMM3000Xシリーズは、リニアスケール／対数スケールのスキャンに対応しています。事前に開始ポイントから終了ポイントまで設定すると、一定のステップ値でポイント毎に電圧または電流を出力し、各ポイントの値を自動で測定・記録します。ユーザーは、ダイオードやトランジスタなどの半導体デバイスの特性を、動作ポイント毎にすばやく検証し、導通特性曲線を取得することでデバイスの性能分析と最適化を行うことができます。
柔軟なシーケンスカスタマイズ
リストモードを使用すると、出力シーケンスをカスタマイズすることができます。最小間隔は10 μsです。パラメーターはリニア、非リニア、任意の値や任意の順序で設定できます。SMM3000Xはリストで設定した値に基づいて電圧または電流を順次出力し、同時にデータを測定・記録します。不規則な電圧／電流変化試験や多段階試験に適しています。
柔軟なシーケンスカスタマイズ
リストモードを使用すると、出力シーケンスをカスタマイズすることができます。最小間隔は10 μsです。パラメーターはリニア、非リニア、任意の値や任意の順序で設定できます。SMM3000Xはリストで設定した値に基づいて電圧または電流を順次出力し、同時にデータを測定・記録します。不規則な電圧／電流変化試験や多段階試験に適しています。
データの可視化と解析
SMM3000Xシリーズはグラフ表示、ロール表示、測定結果表示など複数の表示モードを提供します。グラフ表示では、数学演算結果の曲線をリアルタイムで表示します。ロール表示では、テストデータの時間領域波形を表示します。測定結果表示では、トレースの統計結果を取得し、確認できます。複数の表示モードにより、さまざまな角度からパラメータを解析することで、テストデータをより直感的に理解し分析できます。
データの可視化と解析
SMM3000Xシリーズはグラフ表示、ロール表示、測定結果表示など複数の表示モードを提供します。グラフ表示では、数学演算結果の曲線をリアルタイムで表示します。ロール表示では、テストデータの時間領域波形を表示します。測定結果表示では、トレースの統計結果を取得し、確認できます。複数の表示モードにより、さまざまな角度からパラメータを解析することで、テストデータをより直感的に理解し分析できます。
高効率なプログラム制御
SMM3000Xシリーズは最新のSCPIコマンドセットをベースに、USB、LANインターフェースを介したコンピュータ通信をサポート。効率的で使いやすいリモート制御を実現します。Webサーバー経由で簡単に操作できます。また、SCPIコマンドを用いた高度なカスタムプログラミングにより、多様な試験ニーズに対応できます。この他にも、ソケット通信技術を利用してTCP/IPプロトコル経由でSMM3000Xとネットワーク通信することで、リモート試験および制御を容易に実現できます。
高効率なプログラム制御
SMM3000Xシリーズは最新のSCPIコマンドセットをベースに、USB、LANインターフェースを介したコンピュータ通信をサポート。効率的で使いやすいリモート制御を実現します。Webサーバー経由で簡単に操作できます。また、SCPIコマンドを用いた高度なカスタムプログラミングにより、多様な試験ニーズに対応できます。この他にも、ソケット通信技術を利用してTCP/IPプロトコル経由でSMM3000Xとネットワーク通信することで、リモート試験および制御を容易に実現できます。
仕様
| 最大シングル出力電流 | ±3.03A |
| 最大シングル出力電圧 | ±210V |
| チャンネル | 1，2 |
| 分解能 | 10fA/100nV |
| 解像度を読む | 6½ |
| 最大出力 | +210V/3.03A/31.8W |
| サンプリングレート | 100,000 points/s |
| パルス特性 | ±10.5 A，the minimum programmable pulse width is 50 μs. |
| ディスプレイ | 5-inch TFT-LCD display, 800 * 480 |

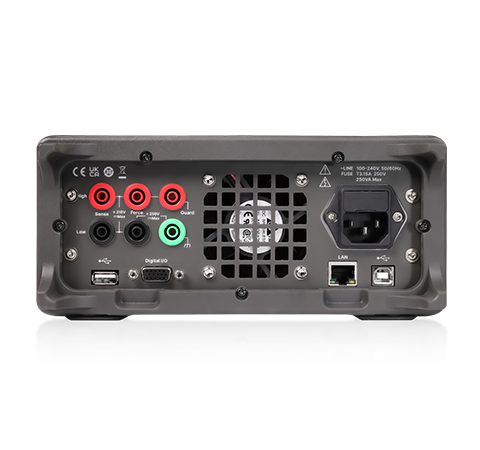

| インターフェース | USB Device (optional USB-GPIB adapter), USB Host, LAN |
型番
出力チャンネル
ディスプレイ
分解能
設定確度
リードバック確度
税込価格（円）
SMM3311X
シングルチャンネル, ±210V/3.03A/31.8W
5インチのタッチスクリーン
10fA/100nV
電圧：0.015% + 225μV 電流：0.1 % + 100 pA
電圧：0.015% + 225μV 電流：0.1 % + 100 pA
SMM3312X
デュアルチャネル, ±210V/3.03A/31.8W
5インチのタッチスクリーン
10fA/100nV
電圧：0.015% + 225μV 電流：0.1 % + 100 pA
電圧：0.015% + 225μV 電流：0.1 % + 100 pA
