SHA850Aシリーズのハンドヘルドスペクトラムアナライザのリリース
リリース時間: 2023-05-10
ブラウズ回数: 2082
SIGLENTは初の手持ち型スペクトル分析器とベクトルネットワーク分析器:SHA 850 Aシリーズを発売した。
RFマイクロ波技術の拡大に伴い、モバイル通信や無線接続の現場テスト要件への需要が増加しています。5GやIoTなどの関連産業の急成長により、非常に複雑な電子測定環境が生まれました。これらの需要と環境は、ますます研究室やワークステーションから現地や屋外のアプリケーションにシフトしており、ハンドヘルドの分析および測定器具が必要とされています。

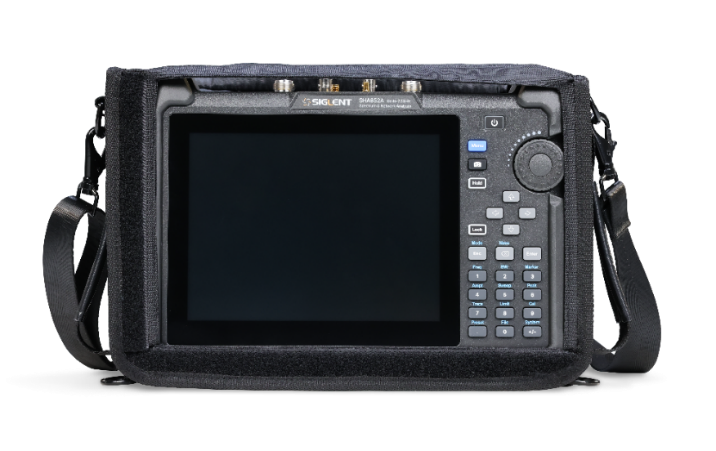

SIGLENTは、RFマイクロ波製品ファミリーに新たなメンバーを導入します。SHA850Aシリーズのハンドヘルドスペクトラム&ベクトルネットワークアナライザです。この新しいフォームファクターは、フィールドでの操作に特化して高度に統合されています。軽量かつポータブルで、正確な測定と柔軟な分析能力を備えています。バッテリーパックとキャリーバッグが付属し、携帯用のハンドヘルド操作に適しています。SHA850Aは、過酷な作業環境での高度な特性評価や信号キャプチャアプリケーションを簡単に処理することができます。

SIGLENT SHA850Aシリーズのハンドヘルドスペクトラムアナライザ&ベクトルネットワークアナライザは、プロの精度と柔軟な分析能力を提供し、完全なポータブルソリューションで必要な場所で測定を行うことができます。

精度と信頼性を持って信号をキャプチャ

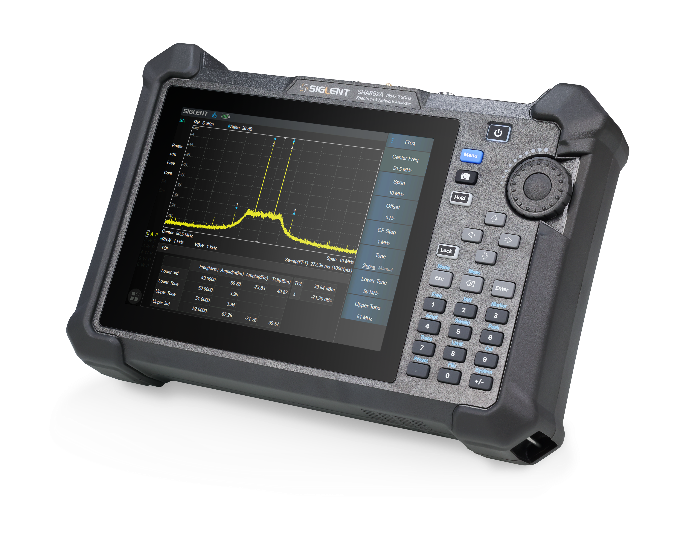

スペクトラムアナライザモードでは、優れたRF仕様で最大7.5 GHzまで測定することができます。DANLは-165 dBmまで低く、小さな信号レベルを効果的に識別することができます。単一側バンド位相雑音は、1 GHz時の10 kHzオフセットで<-104 dBc/Hzであり、ベンチトップスペクトラムアナライザに匹敵します。独立したフル周波数源と25 dBのプリアンプが標準装備されており、様々なアプリケーションに対して高速なスキャン速度と高感度を提供します。
ベクトルネットワークアナライザモードおよびケーブル・アンテナ測定モードでの測定可能な周波数範囲は、100 kHzから7.5 GHzまでで、ダイナミックレンジは最大で114 dBです。これは、フィルタのパスバンドおよび帯外リジェクション性能を同時に測定する必要がある場合や、高いリジェクションを持つナローバンドデバイスを測定する場合など、重要なアプリケーションにおいて重要です。

柔軟な測定モードで信号とデバイスの特性を評価

SHA850Aシリーズは、振幅と位相応答の同時測定、およびS11およびS21パラメータの同時測定をサポートしています。エコー/インサーションロス、位相、グループ遅延、定在波比、スミスチャート、極座標チャート、反射/透過係数などの表示形式がすべて含まれています。また、フォルトまでの距離(DTF)、時間領域リフレクトメータ(TDR)、1ポートケーブルロス、2ポート挿入損失、リターンロス、およびVSWR測定機能もサポートしています。

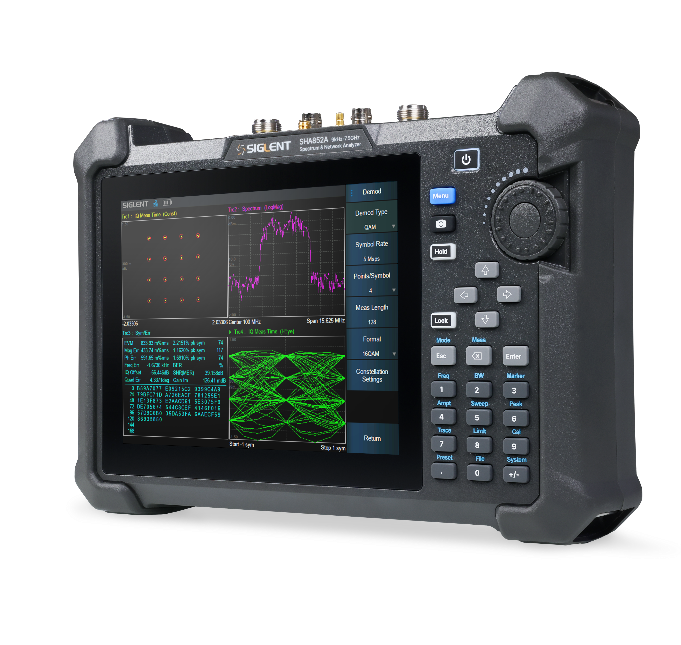

ASK/FSK/PSK/MSK/QAMデジタル変調およびAM/FM/PMアナログ変調を含む変調解析オプションにより、送信のデバッグやトラブルシューティングを高速化することができます。EVMや伝送品質指標などの直感的な測定およびアイダイアグラムやコンステレーションなどの可視化モードにより、複雑な信号とシステムのトラブルシューティングを拡張することができます。
アンテナの定在波比(SWR)は、アンテナと基地局のマッチング度合いを示す指標です。定在波比が大きいほど、反射される電力が高くなり、送信効率が低下します。つまり、インピーダンスの不一致が生じています。

高度な時間領域解析(TDR)は、伝送路の特性インピーダンスを正確に測定し、ブレークポイントやショートサーキットの特定の位置を特定するのに役立ちます。さらに、TDR機能は内部シミュレーションによるアイダイアグラムの生成が可能であり、追加のパターンジェネレータなしで波形の一貫性テストを効率的に行うことができます。アイダイアグラム機能は、シミュレートされた信号伝送におけるノイズ、ジッター、インターシンボルクロストークをより直感的に分析するのに使用することができます。

フォルトまでの距離(DTF)測定を使用すると、伝送路システムのコンポーネントのフォルト位置を正確に特定することができます。これにより、信号経路の異なる位置での応答信号の大きさを示すため、パフォーマンスに影響を与える可能性のあるインピーダンスの変化を判断する基準を提供します。DTF測定トレースを使用して、機械的なストレス、湿気、その他の問題による伝送路コンポーネント、ケーブル、コネクタの損傷を分析することができます。
当社の8.4インチのマルチタッチTFT-LCD液晶ディスプレイでは、信号を分析することができます。ユニバーサルUSBおよびLAN通信インターフェースにより、リモートコントロール用のPCへの接続や、外部マウスやキーボードとの使用が可能です。頑丈な機器シェルにより、衝撃や外部の衝撃から保護されます。
完全にポータブルなソリューションでの探索、調査、およびスキャン

SHA850Aシリーズはわずか7ポンドの重さであり、屋外および手持ちでの操作に適しています。付属の充電式バッテリーは最大4時間持続します。この機器には、GPS位置決めおよびログ記録機能が搭載されており、測定値にGPS位置情報を自動的に付与することができます。これにより、調査作業中に信号の位置情報を確認するために必要な作業量を大幅に削減し、通信基地局、自動車のOTAテスト、スペクトラムモニタリングなどの様々な場面での現地の問題解決を迅速に行うことができます。

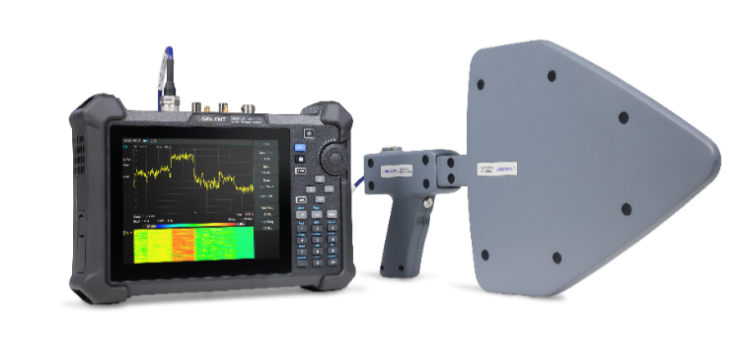

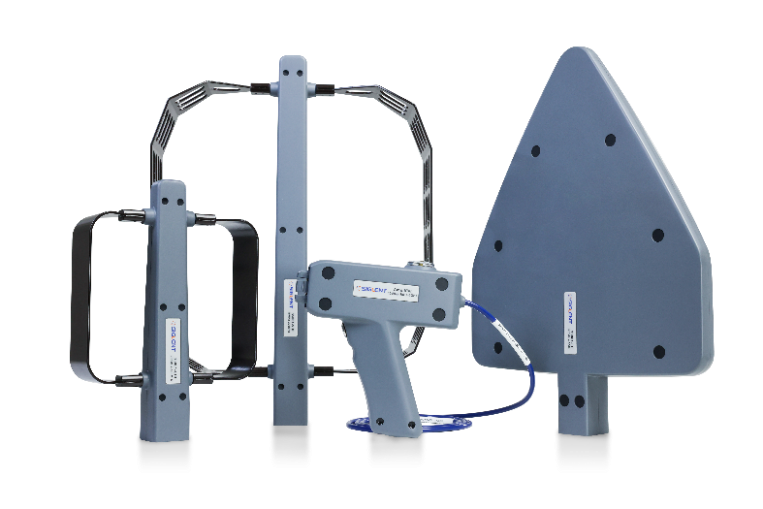

ANT-DA1シリーズのハンドヘルド型指向性アンテナは、10 MHz〜8 GHzの周波数範囲を持ち、持ち運びや操作が便利です。アンテナパッケージには、異なる周波数帯域を持つ3つの指向性アンテナと、広帯域の低ノイズアンプおよび充電式バッテリーが内蔵されたハンドルが含まれています。ハンドルは、「透過」および「増幅」の2つの作業モードが設計されており、受信信号のダイナミックレンジを向上させます。外部のN型メスの安定した低損失柔軟RFケーブルがアナライザーに接続され、使用されます。
SHA850Aシリーズのポータブルスペクトラムアナライザーは、通信エンジニアリング、無線管理、電気通信の運用・保守など、さまざまなテスト要件に適しています。堅牢なRF性能、柔軟な分析ツール、完全なポータブルソリューションを備えたSHA850Aは、どのRFエンジニアの現場キットにも素晴らしい追加となります。いかなる信号にも、いつでも、どこでも対応します。
詳細なデバイス情報はSIGLENTのウェブサイトでご確認いただけます。

SIGLENTについて

SIGLENT TECHNOLOGIESは、2002年に最初のオシロスコープの開発から始まりました。現在、そのポートフォリオは急速に拡大し、オシロスコープ、信号・関数ジェネレータ、デジタルマルチメータ、ラボ用電源、電子DC負荷、スペクトラムアナライザ、ベクトルネットワークアナライザ、RF信号ジェネレータなど、幅広い一般目的のテスト機器をカバーしています。

2021年に導入されたPerformance Series "A-Line"を通じて、SIGLENTは最も要求の厳しいアプリケーションに対応するために技術的なソリューションを進化させています。現在、SIGLENT TECHNOLOGIESは、革新的な機能と機能性を備えた電子テスト・計測機器のグローバルリーダーであり、品質と性能への強いコミットメントを実現しています。SIGLENTはISO 9001:2000およびISO 14001:2004の認証を取得しており、製品の品質管理と環境管理のプログラムに準拠しています。
