SIGLENT SNA6000Aは未来のネットワークの精度、性能と多機能性を融合した
リリース時間: 2024-09-10
ブラウズ回数: 255

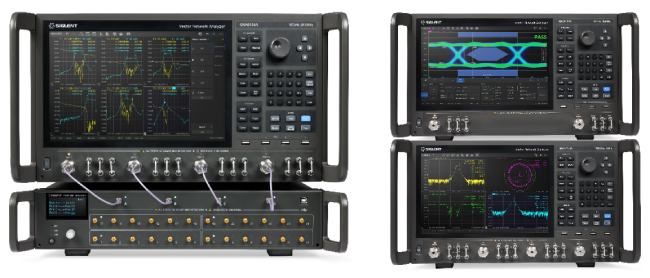

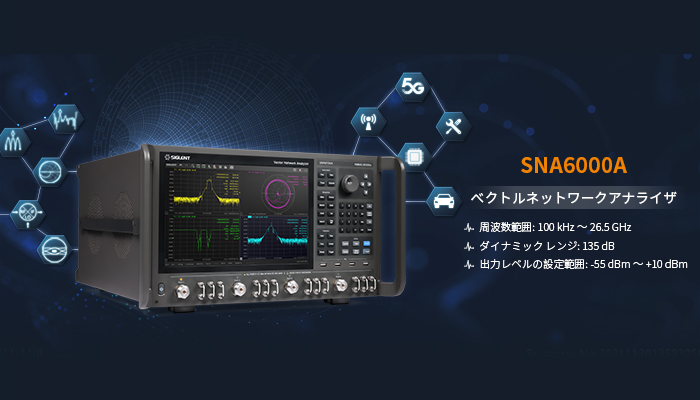

Siglentが新たに発売したSNA6000A VNAシリーズはこれらの要求を満たし、印象的な仕様と多くの有用で強力な機能を持っている。 このシリーズは全部で8種類のモデルがあり、帯域幅は13.5 GHzと26.5 GHzである。 各帯域幅には2ポートと4ポートの2種類のモデルがあります。
無線技術の急速な発展は高性能測定技術に対する需要を増加させた。 Siglentが新たに発売したSNA6000A VNAシリーズはこれらの要求を満たし、印象的な仕様と多くの有用で強力な機能を持っている。 このシリーズは全部で8種類のモデルがあり、帯域幅は13.5 GHzと26.5 GHzである。 各帯域幅には2ポートと4ポートの2種類のモデルがあります。 すべてのモデルには、標準バージョンと信号を直接受信できる拡張バージョン(DRA)があります。

能力を測る

高い動的特性は測定をより正確かつ信頼性の高いものにし、これは研究、開発、生産において非常に重要である。 SNA6000Aのダイナミックレンジは135 dBを超えており、強い信号と同時に現れても、微弱な信号の詳細な分析に最適である。 これにより、分析装置は低挿入損失と高阻止帯域減衰を測定するフィルタに最適である。 また、ハイダイナミクスは、信号の歪みを最小限に抑え、信号の完全性を高めるのに役立ちます。 また、特にケーブルやアダプタなどの外部からの影響を最小限に抑える必要がある場合には、キャリブレーションの精度も向上します。
実際には、キャリブレーションによってすべての外部影響が完全に解消されるわけではありません。 そのため、適切なツールを使用してケーブルやテストソケットの干渉を取り除くことが重要です。 SNA6000Aシリーズは、調整可能なリファレンスプレーン、アダプタの取り外し、埋め込み/埋め込み解除などの機能を提供します。
統合された数式エディタとマスクテストにより、開発者はテスト対象を分析し、評価を迅速化できます。 12インチの大型タッチスクリーンは柔軟に配置でき、複数の異なるサイズのウィンドウを鮮明に表示できます。

便利なオプションの拡張機能

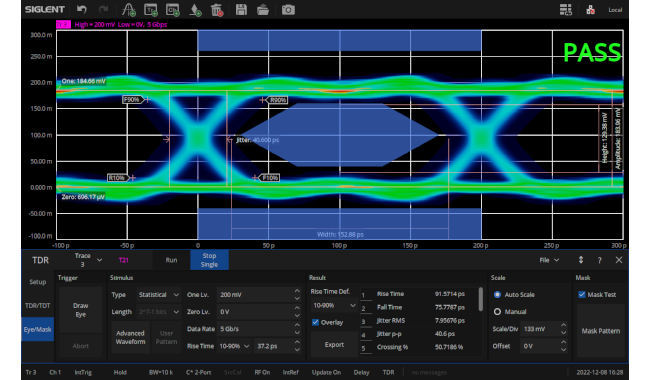

時間領域分析を実行できるように、SNA6000-TDAとSNA6000-TDRを選択できます。 タイムドメイン反射器の機能はVNAを拡張し、信号経路、線路とケーブルを全面的に診断し、特徴づけることができるようにした。 また、デジタル通信における信号の完全性を評価するためには、アイダイアグラムを作成することも重要です。 TDRとVNAの組み合わせはジッタ分析もサポートしており、これは信号の時間安定性を研究する上で重要である。 この2つの機能は、高速デジタル開発において特に重要です。

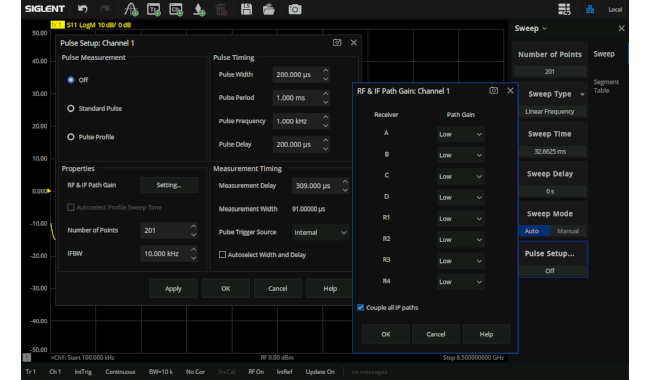

SNA6000Aはパルス測定を実行する能力にも拡張でき、レーダーや通信システムなどの高周波部品を実際の動作条件で表現する場合に特に有利である。 この測定方法は短パルスを利用して素子の動作を分析し、高速スイッチ操作を正確に評価し、時間的に重要なアプリケーションの性能を最適化することができる。

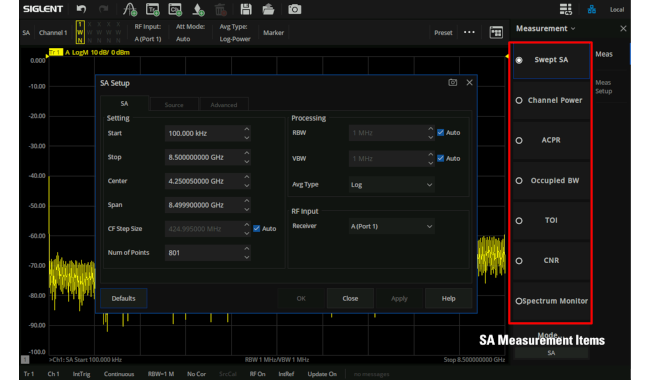

スペクトル分析機能をベクトルネットワークアナライザ(VNA)に統合することは、特に高周波増幅器、発振器、通信システムの開発とテストにおいて、より多くの可能性を提供する。 この拡張は、SNA6000-SAという選択肢もあります。 高調波、クロストーク生成物、その他の非線形効果を正確に分析しながら、通信アプリケーションにおける信号品質と帯域幅利用率を最適化することができる。 VNAとスペクトル分析を一つのデバイスに組み合わせることで、スペースとコストを節約できるだけでなく、より深く、より全面的な信号表現を実現できる。 この拡張された測定機能は診断効率を高め、高周波部品とシステムの動作に対する理解を改善するのに役立つ。

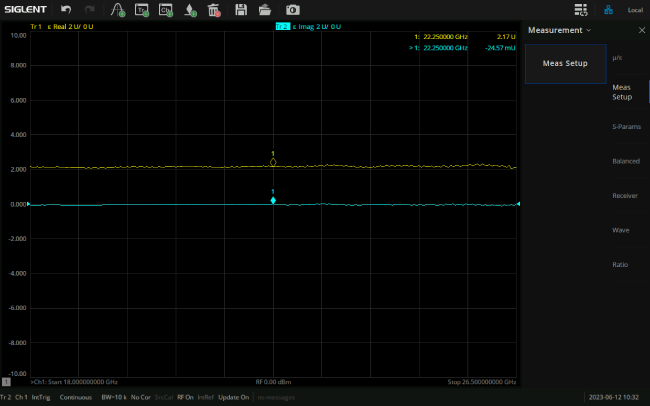

説明されている機能と拡張のほかに、現在、2つの選択肢があります。 まず、SNA6000-SMMスカラー混合器の分析、すなわちインバータ素子の測定である。 次に、材料分析オプション。 これにより、VNAは電子応用の重要なパラメータ、特に材料の誘電率と透磁率を決定することができる。

つまり、SiglentのSNA6000Aシリーズは高周波技術分野のますます厳しい挑戦に強力なソリューションを提供しています。 このシリーズは、優れた基本仕様と柔軟性、および有用な拡張オプションで印象的です。 総じて言えば、SNA6000Aシリーズは現代の電子測定と分析需要の多機能、強大、使いやすいソリューションを表している。
