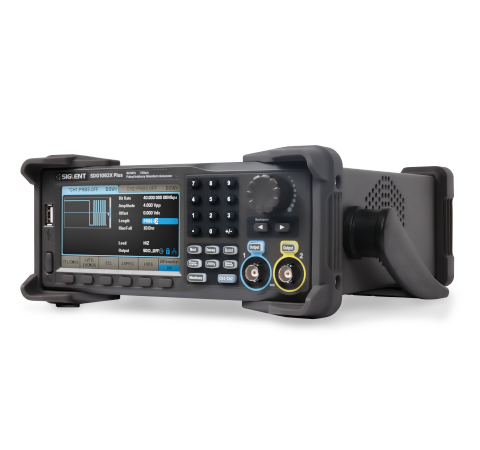

SDG1000X Plusシリーズ ファンクション/任意波形発生器
主な特徴
- デュアルチャンネル、最大出力周波数60 MHz、最大出力振幅20 Vpp
- 1 GSa/sデジタル・アナログ・コンバータ・サンプリング・レート、16ビット垂直分解能
- シリアル波形再生機能対応、最大メモリ深度8 Mpts/CH
- PRBSコードタイプ最大出力40Mbps
- ダブルパルス出力機能対応
- 4.3インチディスプレイ
×

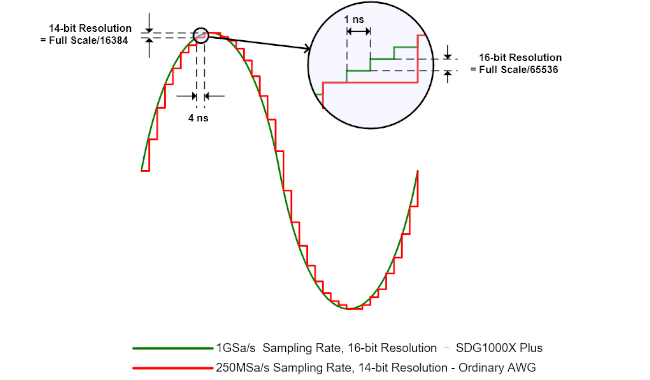

高速サンプリング、高精度収集
SDG1000X Plusは、16ビットの垂直分解能を備え、信号の詳細を正確に捕捉します。 また、優れたサンプリング性能も特徴で、サンプリングレートは最大1GSa/sで、類似製品の数倍です。 サンプリングレートとは、一定時間内にDACがサンプリングするサンプルポイントの数で、サンプリングレートが高いほど信号のディテールが豊かになり、同じ周波数でも波形品質が向上します。
高速サンプリング、高精度収集
SDG1000X Plusは、16ビットの垂直分解能を備え、信号の詳細を正確に捕捉します。 また、優れたサンプリング性能も特徴で、サンプリングレートは最大1GSa/sで、類似製品の数倍です。 サンプリングレートとは、一定時間内にDACがサンプリングするサンプルポイントの数で、サンプリングレートが高いほど信号のディテールが豊かになり、同じ周波数でも波形品質が向上します。

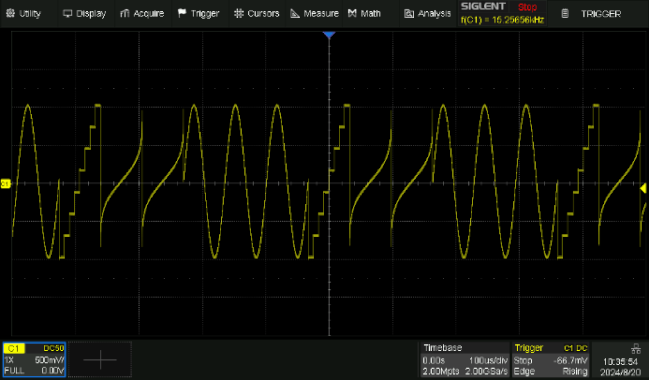

8Mpts 任意波長、完全な信号の再生
超長波長の任意波形は、シーケンス再生やARB波形編集に適用でき、時間領域でより詳細な任意波を作成し、テストのさまざまなシナリオに容易に対応できます。
8Mpts 任意波長、完全な信号の再生
超長波長の任意波形は、シーケンス再生やARB波形編集に適用でき、時間領域でより詳細な任意波を作成し、テストのさまざまなシナリオに容易に対応できます。

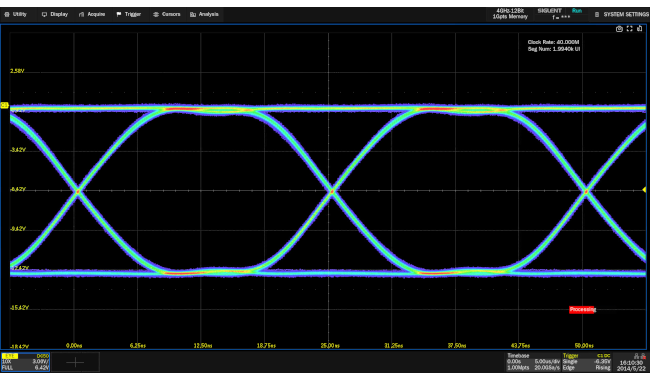

PRBSコードタイプ出力
高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、ほとんどの信号ニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。
PRBSコードタイプ出力
高速シリアルチャネルテスト用に、SDG1000X PlusはPRBS3からPRBS32まで、10-6bpsから40Mbps、10nsから1usまで調整可能な多様なコード出力を提供し、ほとんどの信号ニーズを満たすことができます。 TTL、LVCMOSなどのレベルロジックはあらかじめ設定されており、ワンボタンで高品質の差動信号を出力することができます。

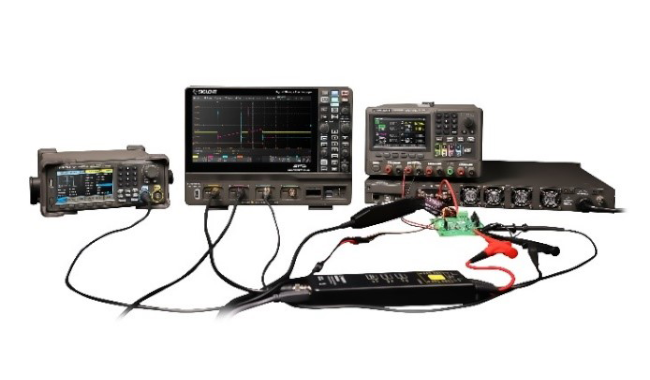

パワーデバイス試験
マルチパルス出力機能により、ホストコンピューターソフトウェアを使用することなく、パワーデバイスのスイッチングパラメータやダイナミック特性の測定が可能です。 パルスの最小立ち上がり/立ち下がりエッジは10nsで、各パルスのパラメータを個別に設定できるため、ターンオン/ターンオフ時間の制御に便利です。
パワーデバイス試験
マルチパルス出力機能により、ホストコンピューターソフトウェアを使用することなく、パワーデバイスのスイッチングパラメータやダイナミック特性の測定が可能です。 パルスの最小立ち上がり/立ち下がりエッジは10nsで、各パルスのパラメータを個別に設定できるため、ターンオン/ターンオフ時間の制御に便利です。

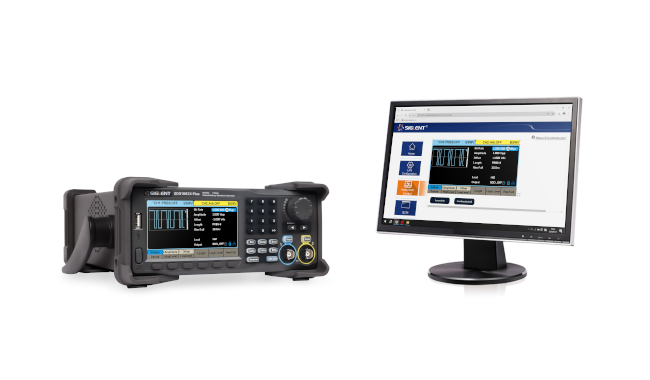

リモコン
WebServerを使用することで、ウェブブラウザから機器を制御し、リモートでテストタスクを完了することができます。
リモコン
WebServerを使用することで、ウェブブラウザから機器を制御し、リモートでテストタスクを完了することができます。
仕様
| 帯域幅 | 25 MHz、30 MHz、60 MHz |
| サンプリングレート | 1 GSa/s |
| チャンネル数 | 2 |
| メモリ長（任意波形） | 8 Mpts |
| 周波数分解能 | 1 μHz |
| 垂直分解能 | 16-bit |
| 波形 | 正弦波、矩形波、ランプ波、パルス、ガウスホワイトノイズ、196種類の内蔵任意波 |
| 最大振幅 | ±10 V |
| 寸法 | 幅×高さ×奥行=260.3 mm×107.2 mm×295.7 mm |

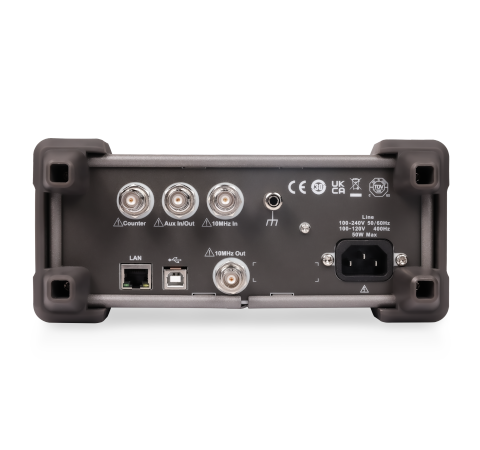

| インターフェース | USBホスト、USBデバイス、LAN、GPIB(オプション |
| 変調タイプ | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
| しゅうはけい | 0.1 Hz ~ 200 MHz |
| ディスプレイ | 4.3インチTFT液晶 |
型番
帯域幅
サンプリングレート
メモリ長
チャンネル数
税込価格（円）
SDG1022X Plus
25 MHz
1 GSa/s
8 Mpts
2 CH
SDG1032X Plus
30 MHz
1 GSa/s
8 Mpts
2 CH
SDG1062X Plus
60 MHz
1 GSa/s
8 Mpts
2 CH
