SSG6000Aシリーズ マイクロ波アナログ信号発生器
主な特徴
  • 周波数範囲:最大13.6 GHz / 20 GHz / 40 GHz
  • レベル設定範囲:-130 dBm ~ 24 dBm
  • 位相ノイズ:1 GHzで -135 dBc / Hz、10 kHzオフセット(典型値)
  • レベル誤差:0.7 dB以下(典型値)
  • 標準AM変調/FM変調/PM変調
  • 標準OCXOおよびステップアテニュエータ(0から110 dB、10dBステップ)
  • パルス変調およびパルストレインジェネレータ(オプション)
×

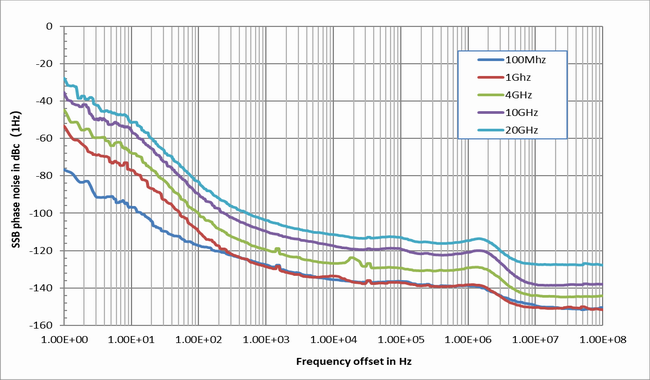

優れたSSB位相ノイズ
SSG6000A信号発生器は、高出力パワーレベルでも100 kHzから40 GHzまでの幅広い周波数範囲で優れた信号純度を提供するために設計されています。優れた位相ノイズ(-135 dBc/Hz)、低いサブハーモニック信号成分(<-80 dBc)、および低い広帯域ノイズ(-155 dBc)により、お使いの装置の限界ではなく、実際にデバイスをテストしていることに自信を持つことができます。優れた周波数と電力の安定性と組み合わせて、SSG6000AはLOエミュレーション、受信機、ADC/DAC、およびコンポーネントのテストなどのアプリケーションに最適なソリューションです。
優れたSSB位相ノイズ
SSG6000A信号発生器は、高出力パワーレベルでも100 kHzから40 GHzまでの幅広い周波数範囲で優れた信号純度を提供するために設計されています。優れた位相ノイズ(-135 dBc/Hz)、低いサブハーモニック信号成分(<-80 dBc)、および低い広帯域ノイズ(-155 dBc)により、お使いの装置の限界ではなく、実際にデバイスをテストしていることに自信を持つことができます。優れた周波数と電力の安定性と組み合わせて、SSG6000AはLOエミュレーション、受信機、ADC/DAC、およびコンポーネントのテストなどのアプリケーションに最適なソリューションです。

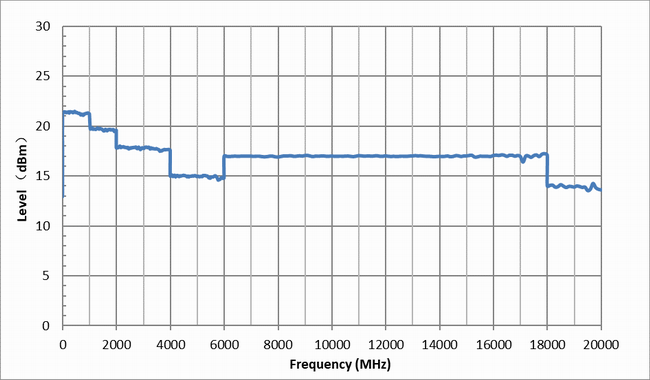

高く安定した出力パワー
SSG6000Aは、0〜50℃の作業温度範囲で高い周波数および電力の安定性を持っています。長期間にわたる安定性は、数日または数週間続くエイジングおよびライフサイクルテストにおいて重要です。内部に標準のOCXOリファレンスハードウェアモジュールを備えており、高精度かつ高安定度の信号出力を確保します。+22 dBmの高い出力パワーは、外部アンプなしで高電力デバイスをテストでき、より正確で安定したテストシステムの損失を克服できます。高出力パワー、低次高調波、標準のステップアテニュエーションの組み合わせは、フィルターや増幅器などの広帯域マイクロ波コンポーネントの特性評価に適しています。
高く安定した出力パワー
SSG6000Aは、0〜50℃の作業温度範囲で高い周波数および電力の安定性を持っています。長期間にわたる安定性は、数日または数週間続くエイジングおよびライフサイクルテストにおいて重要です。内部に標準のOCXOリファレンスハードウェアモジュールを備えており、高精度かつ高安定度の信号出力を確保します。+22 dBmの高い出力パワーは、外部アンプなしで高電力デバイスをテストでき、より正確で安定したテストシステムの損失を克服できます。高出力パワー、低次高調波、標準のステップアテニュエーションの組み合わせは、フィルターや増幅器などの広帯域マイクロ波コンポーネントの特性評価に適しています。

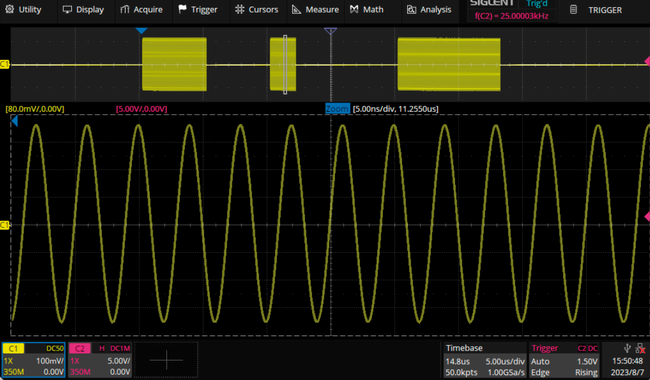

パルスジェネレータ
SSG6000AはAMおよびパルス変調、パルスシーケンスジェネレータ、電力計制御などの機能をサポートしています。パルス変調のオン/オフ比は80 dB以上で、上昇/下降時間は15 ns未満です。パルストレインジェネレータには、20 nsから300 sまでのパルス幅と最大で2047種類の異なるパルスがあります。パルスの繰り返し周期は1から最大で65,535まで変更でき、非常に長いパルストレインを生成してテストに使用できます。SSG6000Aは交互に配置されたパルスグループとパルスの間隔を生成します。パルス幅とパルスの間隔は、各パルスごとに独立して設定できます。SSG6000Aはステップ/リストスキャンモードで広帯域テストでの高速スキャンのニーズに対応しています。
パルスジェネレータ
SSG6000AはAMおよびパルス変調、パルスシーケンスジェネレータ、電力計制御などの機能をサポートしています。パルス変調のオン/オフ比は80 dB以上で、上昇/下降時間は15 ns未満です。パルストレインジェネレータには、20 nsから300 sまでのパルス幅と最大で2047種類の異なるパルスがあります。パルスの繰り返し周期は1から最大で65,535まで変更でき、非常に長いパルストレインを生成してテストに使用できます。SSG6000Aは交互に配置されたパルスグループとパルスの間隔を生成します。パルス幅とパルスの間隔は、各パルスごとに独立して設定できます。SSG6000Aはステップ/リストスキャンモードで広帯域テストでの高速スキャンのニーズに対応しています。

仕様
周波数(最大値) 100 kHz ~ 13.6/20/40 GHz
周波数分解能 0.001 Hz
レベル設定レンジ -130 dBm ~ +24 dBm
位相ノイズ -135 dBc/Hz @1 GHz, offset 20 kHz (標準値)
振幅分解能 0.01 dB
レベル確度 ≦ 0.7 dB(標準値)
AM/FM/PM 変調 標準搭載
最大出力電力 +22 dBm
ディスプレイ 5インチの静電容量タッチスクリーン、RGB(800*480)
その他 パルス変調、パルスジェネレータ、パルストレインジェネレータ
インターフェース 標準:USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet);
オプション:GPIB
型番
周波数レンジ
周波数分解能
IQ変調
位相雑音
ディスプレイ
最大出力電力
税込価格(円)
SSG6083A
100 kHz ~ 13.6 GHz
0.001 Hz
NO
135 dBc/Hz @1 GHz, offset 10 kHz (typ.)
5 inch capacitance touch screen, RGB (800*480)
+22 dBm
¥5,159,000
SSG6085A
100 kHz ~ 20 GHz
0.001 Hz
NO
135 dBc/Hz @1 GHz, offset 10 kHz (typ.)
5 inch capacitance touch screen, RGB (800*480)
+22 dBm
¥6,006,000
SSG6087A
100 kHz ~ 40 GHz
0.001 Hz
NO
135 dBc/Hz @1 GHz, offset 10 kHz (typ.)
5 inch capacitance touch screen, RGB (800*480)
+22 dBm
¥9,812,000
