SPD4000Xシリーズ
プログラマブル・リニアDC電源
主な特徴​
  • 総パワー240 W、285W、400W
  • 四路高精度電源独立制御出力
  • 5ビット電圧と5ビット電流表示、最小分解能は1mV/1mA
  • List時間精度<50ms、分解能1msを設定する
  • リモート電圧補償機能をサポート
  • 4.3インチのTFT液晶ディスプレイ
×

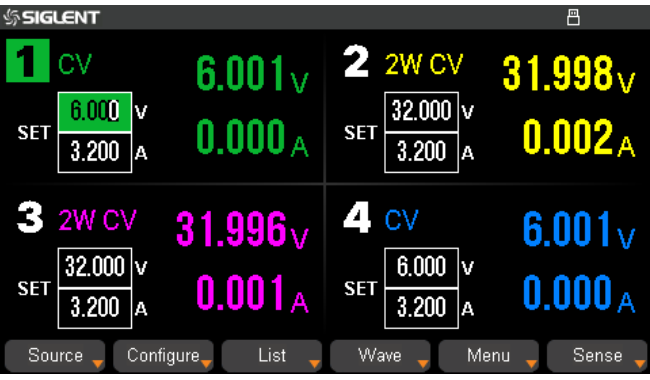

より高い解像度と正確性
SPD4000Xは5桁の電圧と5桁の電流表示をサポートし、優れた設定と1mV/1mAのリードバック解像度を備えています。 4つの出力チャンネルは独立して制御でき、同時にオンまたはオフできます。 直列と並列の機能により、2つのチャンネルを1つの出力に統合し、より大きな電力出力能力を持つことができます。 SPD4306Xは60V/6Aを直列出力でき、SPD4121Xは12V/20Aを並列出力できる。
より高い解像度と正確性
SPD4000Xは5桁の電圧と5桁の電流表示をサポートし、優れた設定と1mV/1mAのリードバック解像度を備えています。 4つの出力チャンネルは独立して制御でき、同時にオンまたはオフできます。 直列と並列の機能により、2つのチャンネルを1つの出力に統合し、より大きな電力出力能力を持つことができます。 SPD4306Xは60V/6Aを直列出力でき、SPD4121Xは12V/20Aを並列出力できる。

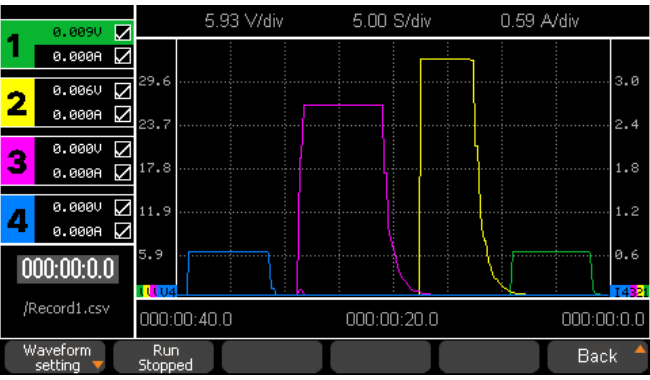

リアルタイム波形表示
SPD4000Xシリーズは4.3インチのtruecolortft-LCDディスプレイを搭載しています。 4チャンネルの電圧と電流波形の動作パターンを設定することができ、ユーザーはチャンネルに対応する色で波形の動作パターンを観察して、4チャンネルの出力状態を知ることができます。
リアルタイム波形表示
SPD4000Xシリーズは4.3インチのtruecolortft-LCDディスプレイを搭載しています。 4チャンネルの電圧と電流波形の動作パターンを設定することができ、ユーザーはチャンネルに対応する色で波形の動作パターンを観察して、4チャンネルの出力状態を知ることができます。

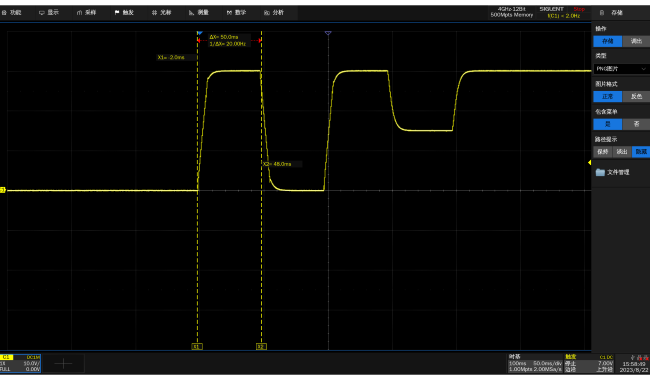

リスト操作
リスト機能では、1回のステップで設定された値と期間を編集することで、複雑なテスト要件を満たすために複数のシーケンスを生成できます。 ユーザーは50ステップでシーケンスを編集し、8組のリストシーケンスファイルを組み込むことができます。 電圧、電流、時間など。 各リストに直接設定できます。これにより、突然上昇したり下降したり、中断したりするなど、さまざまな電圧と電流の状態をよくシミュレートできます。 編集しにくい複雑な波形の場合は、USBでリストシーケンスファイルをインポートしてリスト出力することで、テストの効率を素早く向上させることができます。 リスト時間精度(50 ms、設定分解能1 ms、急速な電圧上昇/下降時間と極めて短い電圧変化時間を有し、ユーザーのパルス電圧試験に対する細かい要求を満たすことができる。
リスト操作
リスト機能では、1回のステップで設定された値と期間を編集することで、複雑なテスト要件を満たすために複数のシーケンスを生成できます。 ユーザーは50ステップでシーケンスを編集し、8組のリストシーケンスファイルを組み込むことができます。 電圧、電流、時間など。 各リストに直接設定できます。これにより、突然上昇したり下降したり、中断したりするなど、さまざまな電圧と電流の状態をよくシミュレートできます。 編集しにくい複雑な波形の場合は、USBでリストシーケンスファイルをインポートしてリスト出力することで、テストの効率を素早く向上させることができます。 リスト時間精度(50 ms、設定分解能1 ms、急速な電圧上昇/下降時間と極めて短い電圧変化時間を有し、ユーザーのパルス電圧試験に対する細かい要求を満たすことができる。

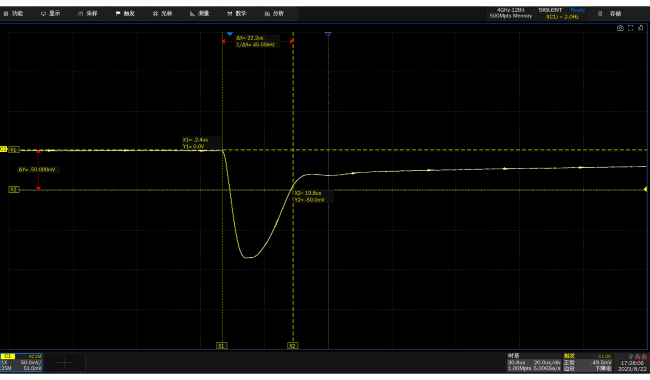

高速出力応答時間
出力応答は、負荷電流が動的に変化するときの出力電圧の瞬時的な変化です。 出力応答時間とは、負荷電流が急激に変化したときに、電圧が設定範囲に戻るのに要する時間のことです。 SPD4000Xシリーズは、50us未満の高速出力応答時間を実現し、出力電圧の変動を高速に補償します。
高速出力応答時間
出力応答は、負荷電流が動的に変化するときの出力電圧の瞬時的な変化です。 出力応答時間とは、負荷電流が急激に変化したときに、電圧が設定範囲に戻るのに要する時間のことです。 SPD4000Xシリーズは、50us未満の高速出力応答時間を実現し、出力電圧の変動を高速に補償します。

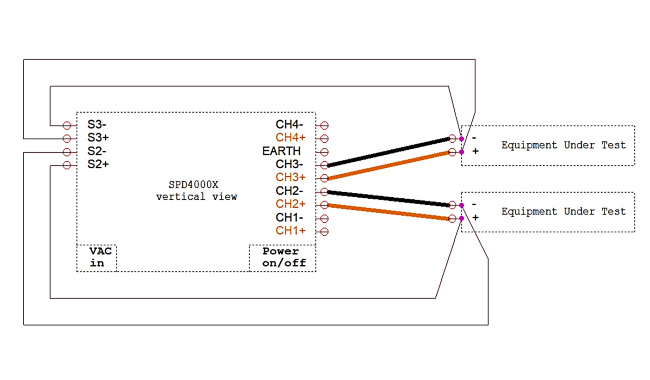

電圧補償検出機能
CH2とCH3は内蔵の4線検出モードを使用することができ、このモードは自動的に正負の出力線の電圧降下を補償して、測定対象の遠隔設備の電圧が電源の設定電圧と等しくなるようにする。 高精度テストや長いケーブルテストでは、最大0.6Vの補償電圧を実現できます。
電圧補償検出機能
CH2とCH3は内蔵の4線検出モードを使用することができ、このモードは自動的に正負の出力線の電圧降下を補償して、測定対象の遠隔設備の電圧が電源の設定電圧と等しくなるようにする。 高精度テストや長いケーブルテストでは、最大0.6Vの補償電圧を実現できます。

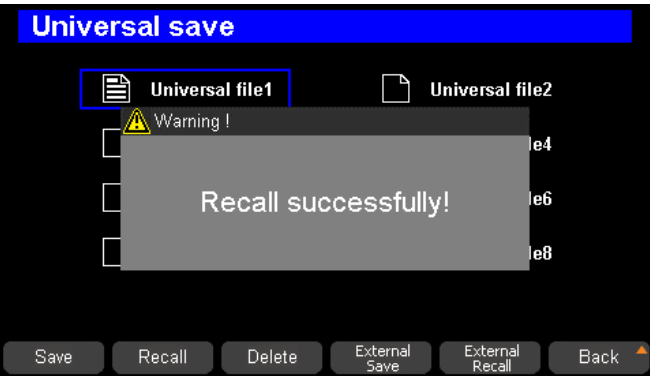

設定パラメータの保存/呼び出し
SPD4000Xシリーズでは、ユーザーはさまざまな種類のファイルをローカルまたは外部ストレージに保存して、後で呼び出すことができます。 出力電圧/電流値の保存、独立/直列/並列出力モードに対応しており、どのような状態でもSave/Recallキーを長押ししてスクリーンショットを行うことができるため、動的テスト条件を捉えるのに非常に有利です。
設定パラメータの保存/呼び出し
SPD4000Xシリーズでは、ユーザーはさまざまな種類のファイルをローカルまたは外部ストレージに保存して、後で呼び出すことができます。 出力電圧/電流値の保存、独立/直列/並列出力モードに対応しており、どのような状態でもSave/Recallキーを長押ししてスクリーンショットを行うことができるため、動的テスト条件を捉えるのに非常に有利です。

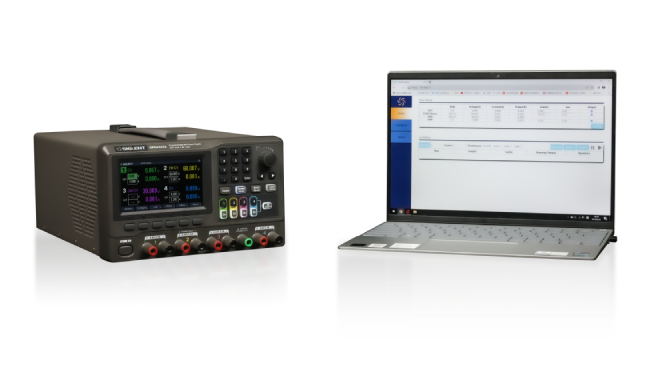

強力なWebコントロール
この電源装置には、標準のUSBおよびLAN通信インターフェイスと、オプションのUSB-GPIBコンバータモジュールが含まれています。 組み込み型webサーバーは、ソフトウェアドライバーやアプリケーションをインストールすることなく、webブラウザから直接電源を制御および監視できます。
強力なWebコントロール
この電源装置には、標準のUSBおよびLAN通信インターフェイスと、オプションのUSB-GPIBコンバータモジュールが含まれています。 組み込み型webサーバーは、ソフトウェアドライバーやアプリケーションをインストールすることなく、webブラウザから直接電源を制御および監視できます。
仕様
チャンネル SPD4323X:6V/3.2A, 32V/3.2A, 32V/3.2A, 6V/3.2A
SPD4121X:  15V/1.5A, 12V/10A, 12V/10A, 15V/1.5A
SPD4306X:  15V/1.5A, 30V/6A, 30V/6A, 15V/1A
ディスプレイ 4.3インチカラーTFT液晶, 5桁の電圧と電流表示
分解能 1 mV/1 mA
設定確度 电压 ±(0.03% of reading+10)mV
电流 ±(0.3% of reading+10)mA
リードバック確度 电压 ±(0.03% of reading+10)mV
电流 ±(0.3% of reading+10)mA
定電圧モード
ラインレギュレーション 0.01%+2 mV
負荷レギュレーション 0.01%+10 mV(二重線モード)
0.01%+2 mV (四線モード)
リップル&ノイズ 350μVrms/5mVpp(5Hz - 1MHz)
リカバリタイム 50 μs
定電流モード
ラインレギュレーション 0.1%+3 mA
負荷レギュレーション 0.1%+3 mA
リップル&ノイズ 2 mArms
並列モード
ラインレギュレーション 0.01%+5 mV
負荷レギュレーション 0.01%+50 mV
直列モード
ラインレギュレーション 0.01%+5 mV
負荷レギュレーション < 100/150/200 mV
型番
出力チャンネル
ディスプレイ
分解能
設定確度
リードバック確度
税込価格(円)
SPD4323X
CH1: 0~6V , 0~3.2A
CH2: 0~32V , 0~3.2A
CH3: 0~32V , 0~3.2A
CH4: 0~6V , 0~3.2A
4.3インチカラーTFT液晶
5桁の電圧と電流表示
1 mV/1 mA
電圧: ± (0.03% + 10) mV;
電流: ± (0.3% + 10)mA
電圧: ± (0.03% + 10) mV;
電流: ± (0.3% + 10)mA
¥139,700
SPD4121X
CH1: 0~15V , 0~1.5A
CH2: 0~12V , 0~10A
CH3: 0~12V , 0~10A
CH4: 0~15V , 0~1.5A
4.3インチカラーTFT液晶
5桁の電圧と電流表示
1 mV/1 mA
電圧: ± (0.03% + 10) mV;
電流: ± (0.3% + 10)mA
電圧: ± (0.03% + 10) mV;
電流: ± (0.3% + 10)mA
¥160,600
SPD4306X
CH1: 0~15V , 0~1.5A
CH2: 0~30V , 0~6A
CH3: 0~30V , 0~6A
CH4: 0~15V , 0~1A
4.3インチカラーTFT液晶
5桁の電圧と電流表示
1 mV/1 mA
電圧: ± (0.03% + 10) mV;
電流: ± (0.3% + 10)mA
電圧: ± (0.03% + 10) mV;
電流: ± (0.3% + 10)mA
¥196,900
