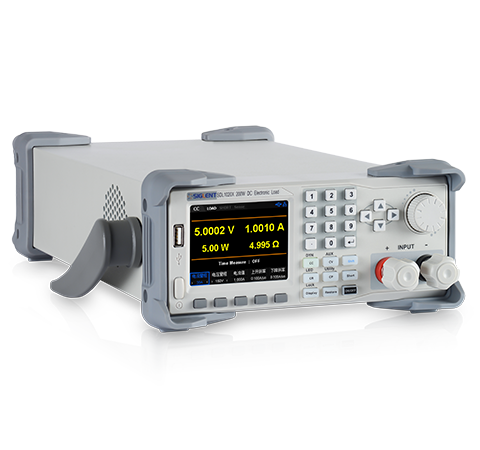

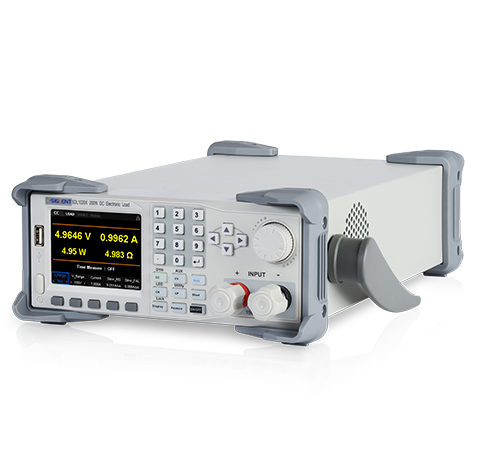

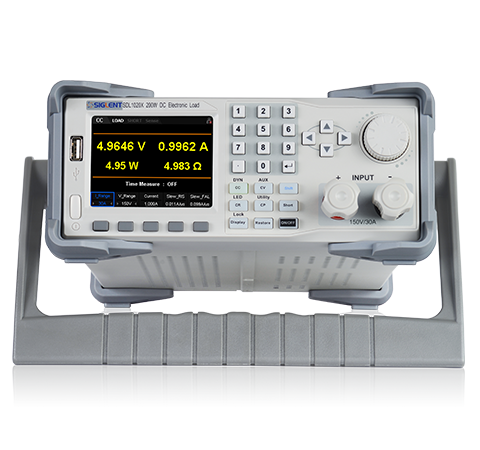

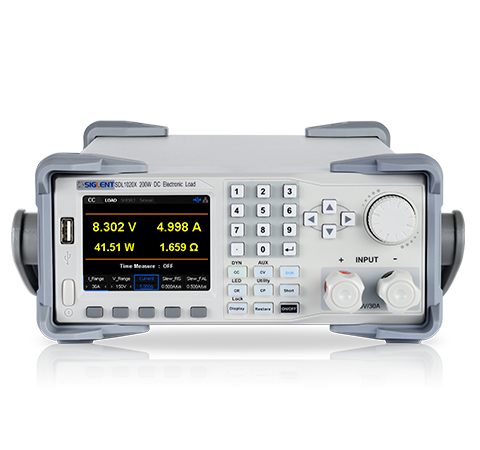

SDL1000X/X-Eシリーズ プログラマブルDC電子負荷装置
主な特徴
- DC 150 V / 30 A、総電力 300 W / 200 W
- 電流スルーレートの調節レンジ 0.001 A/µs ~ 2.5 A/µs
- 4つのスタティック/ダイナミックモード：CC/CV/CP/CR
- リードバック分解能 0.1 mV、0.1 mA
×

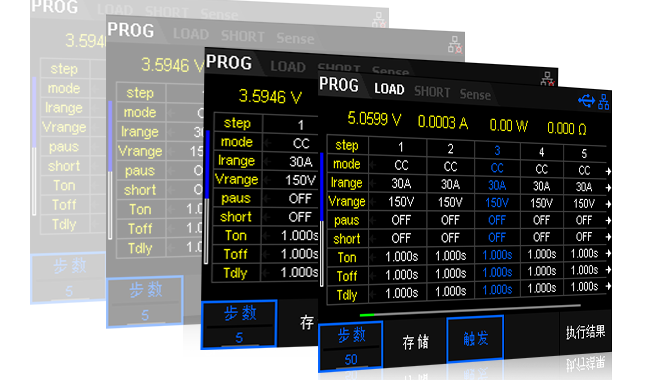

50ステップの自動プログラミングテストに対応
プログラミング機能により、CC、CV、CR、CP、LED等の複数のテストをシミュレートすることができます。最大50ステップの設定に対応したテストファイルを合計10個まで作成することが可能です。
50ステップの自動プログラミングテストに対応
プログラミング機能により、CC、CV、CR、CP、LED等の複数のテストをシミュレートすることができます。最大50ステップの設定に対応したテストファイルを合計10個まで作成することが可能です。

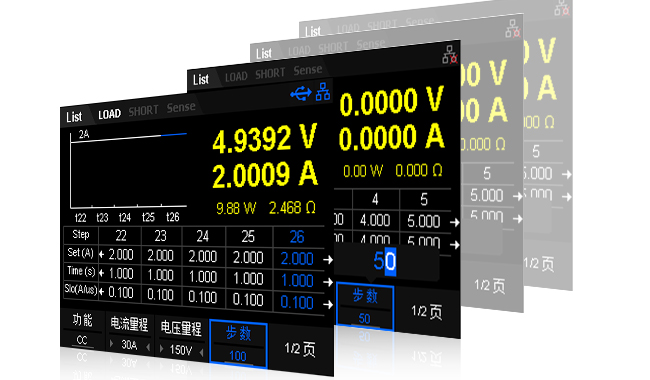

100ステップのリストテストに対応
マルチステップ、時間設定、様々な負荷状態のテスト環境設定に対応したリスト機能を搭載しています。各ステップのステップ値、パルス幅、スロープを編集することで、多様なテストニーズを満たす、複雑なシーケンスの組み合わせによる負荷を提供します。
100ステップのリストテストに対応
マルチステップ、時間設定、様々な負荷状態のテスト環境設定に対応したリスト機能を搭載しています。各ステップのステップ値、パルス幅、スロープを編集することで、多様なテストニーズを満たす、複雑なシーケンスの組み合わせによる負荷を提供します。

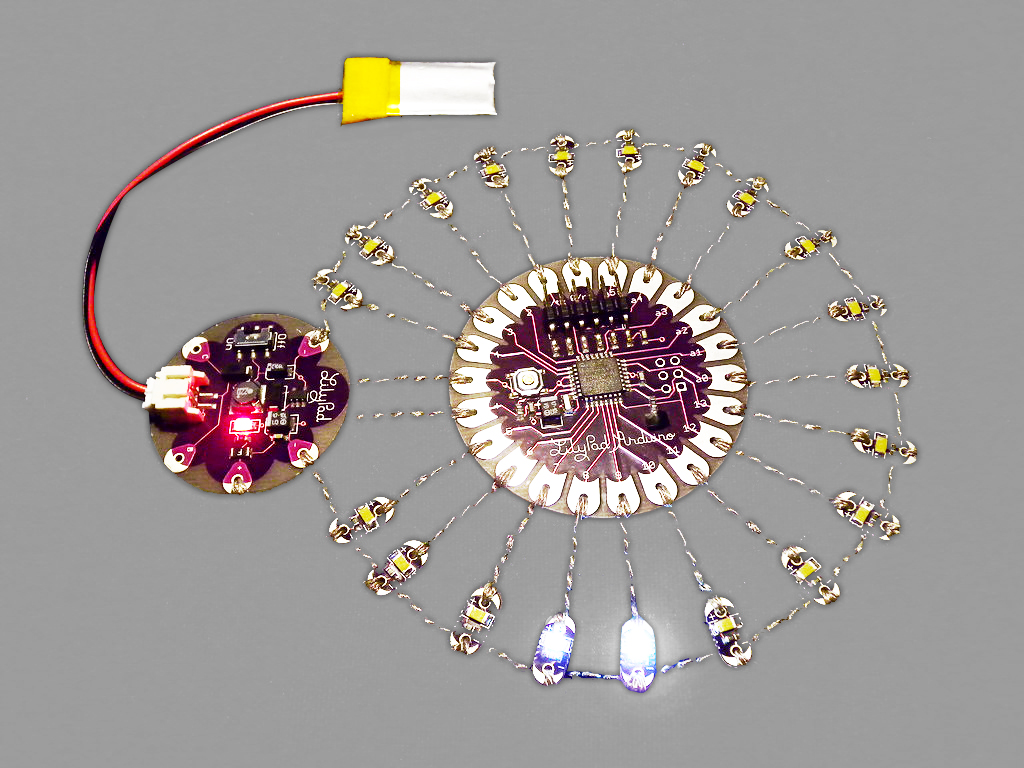

CR-LEDテスト機能
従来のCRモードをベースに、SDL1000Xではダイオードのターンオン電圧の設定を追加しています。これにより、実際のダイオードの動作状態をシミュレートして、LEDテスト中にチョッピング電流を測定することができます。
CR-LEDテスト機能
従来のCRモードをベースに、SDL1000Xではダイオードのターンオン電圧の設定を追加しています。これにより、実際のダイオードの動作状態をシミュレートして、LEDテスト中にチョッピング電流を測定することができます。
バッテリーテスト機能
バッテリーテスト機能は、バッテリーの信頼性や残寿命を調べるのに最適です。CC、CP、CRの各モードを使用して、終止電圧、放電容量、放電時間等の終止条件の設定を行い、バッテリーの放電テストを行います。
バッテリーテスト機能
バッテリーテスト機能は、バッテリーの信頼性や残寿命を調べるのに最適です。CC、CP、CRの各モードを使用して、終止電圧、放電容量、放電時間等の終止条件の設定を行い、バッテリーの放電テストを行います。
電流の高速変化のシミュレーションを可能とする優れた動特性
ダイナミックテスト機能では、負荷装置が設定ルールに従って2つのパラメータを切り替え、DUTの動特性の試験を行います。SDL1000Xは、CCダイナミックモードにおいて最大25 kHzの周波数設定に対応しているため、電流プローブと組み合わせて電流の変化を高速で追跡し、電流波形を解析することが可能です。CVモードでは、電圧を迅速かつ安定的に設定できるため、電源の高速出力の性能テストに最適です。瞬時電力が保護設定値を超えると、ヒカップ保護状態になります。
電流の高速変化のシミュレーションを可能とする優れた動特性
ダイナミックテスト機能では、負荷装置が設定ルールに従って2つのパラメータを切り替え、DUTの動特性の試験を行います。SDL1000Xは、CCダイナミックモードにおいて最大25 kHzの周波数設定に対応しているため、電流プローブと組み合わせて電流の変化を高速で追跡し、電流波形を解析することが可能です。CVモードでは、電圧を迅速かつ安定的に設定できるため、電源の高速出力の性能テストに最適です。瞬時電力が保護設定値を超えると、ヒカップ保護状態になります。
仕様
| 出力 | SDL1020X/X-E（シングルチャンネル）：DC 150 V / 30 A、合計電力：200 W SDL1030X/X-E（シングルチャンネル）：DC 150 V / 30 A、合計電力：300 |
| 4モード | CC/CV/CR/CP |
| CCダイナミックモード | 連続、パルス、トグ |
| 周波数（最大） | CCダイナミックモード：25 kHz CPダイナミックモード：12.5 kHz CVダイナミックモード：0.5 Hz |
| 電流スルーレートの調節レンジ | 0.001 A/μs~2.5 A/μs |
| リードバック分解能 | SDL1000X：0.1 mV，0.1 mA SDL1000X-E：1 mV，1 mA |
| 保護モード | OCP、OVP、OPP、OTP、LRV保護 |
| その他機能 | リスト操作機能、オートテスト、バッテリー放電機能、OCPT/OPPTモード、外部アナログ制 |
| ディスプレイ | 3.5インチTFT液晶、複数のパラメータやステートの同時表示に対応 |

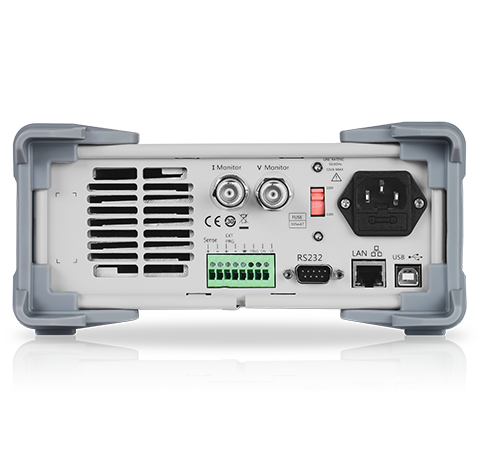

| インターフェース | RS232/USB/LAN通信インターフェース内蔵、USB-GPIBモジュール（オプション） |
型番
出力チャンネル
ディスプレイ
分解能
設定精度
リードバック確度
税込価格（円）
SDL1030X
150 V/30 A 300 W
CC/CV/CR/CP
25 kHz
最大500kHz
0.001 A/us~2.5 A/us
¥220,000
SDL1020X
150 V/30 A 200 W
CC/CV/CR/CP
25 kHz
最大500kHz
0.001A/us~2.5 A/us
¥132,000
SDL1030X-E
150 V/30 A 300 W
CC/CV/CR/CP
25 kHz
最大500kHz
0.001 A/us~2.5 A/us
¥165,000
SDL1020X-E
150 V/30 A 200 W
CC/CV/CR/CP
25 kHz
最大500kHz
0.001A/us~2.5 A/us
¥96,800
